パイプフレームにメインポンプ・補助ポンプ・バルブ配管・電気系・圧力測定ポート等の必要機器をコンパクトに収納した、低コストタイプの小型高真空排気装置です。
取扱いや保守点検が容易で実験用に最適です。
取扱いや保守点検が容易で実験用に最適です。
特長
- 卓上型でコンパクトサイズにより、省スペースでの設置が可能です。
- メインポンプを停止させることなく真空槽の開放を行うことが可能です。
- 油拡散ポンプは空冷型のため冷却水が不要です。
仕様
| Model | VPC-051 |
| 到達圧力 | 7.0×10-４Pa 1.5×10⁻⁴Pa（液体窒素使用時） |
| メインポンプ | 油拡散ポンプ（空冷） 50 L/sec |
| 補助ポンプ | 油回転真空ポンプ 20 L/min |
| メインバルブ | 25Aバタフライバルブ |
| 補助バルブ | 三方向バルブ |
| 吸気口 | VG-25 |
| 質量 | 20kg |
| 最大寸法 （W幅×D奥行き×H高さ） | 350mm(W)×320mm(D)×461mm(H) |
※電離真空計・ピラニ真空計・液体窒素トラップ・吸気フランジ・オイルミストトラップはオプションです。
ユーティリティ
| Model | VPC-051 |
| 所要電気量 | 単相 100V 0.63kVA |
| アース端子 | Ｄ種 （接地抵抗値／100MΩ以下） |
| 取り合い | ビニルキャプタイヤケーブル（プラグ付） 2m |
油拡散ポンプ
| Model | DPF-050 |
| 到達圧力 | 10-5Pa |
| 最大排気速度 | 50L/sec |
| 臨界背圧 | 13Pa |
| 所要電力 | 単相 100V 0.25kW |
| 使用油 | SY 20cc |
| 質量 | 1.8kg |
| 吸気フランジ | VG-25 |
| 排気管 | Φ14mm |
| 冷却方式 | 空冷 |

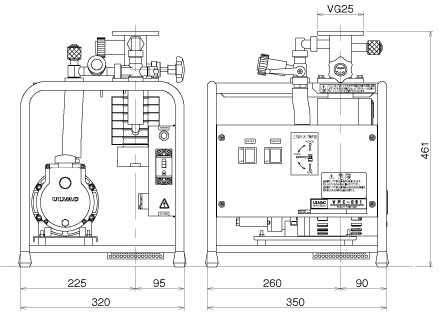

寸法図
排気系統図
