ターボ分子ポンプ
YTP70A
アルバック
ターボ分子ポンプ排気ユニット Desktop YTP
セラミック玉軸受型ターボ分子ポンプを搭載した、デスクトップ型の高真空排気ユニットです。
デスクトップでの使用環境に配慮し、動作時の運転音、振動を低減しました。
また、機器操作にはタッチパネルを採用し、分かり易い表示アイコンでシンプル操作が可能です。
デスクトップでの使用環境に配慮し、動作時の運転音、振動を低減しました。
また、機器操作にはタッチパネルを採用し、分かり易い表示アイコンでシンプル操作が可能です。
特長
- デスクトップでの使用環境に配慮
運転時の運転音、振動を低減しています。 - 低騒音
運転音は43dB以下と静かです。（無負荷運転時。ICFフランジタイプ。当社測定。） - コンパクト、軽量設計
- 優れた操作性
タッチパネルを搭載し、操作性を向上しています。 - 真空計の専用表示機が不要
真空計の信号を取り込み、操作画面への表示が可能です。最大二つの真空計を接続可能。 - 適合規格
CE、cTUVus - 操作性
分かり易い表示アイコンでシンプルな操作が可能
用途
- 各種実験・研究の高真空排気系
- 大気圧からの高真空の排気系
- その他、高真空排気用途全般
仕様
| 型式 | YTP70A-D | ||
| 到達圧力 *1 | Pa | 10-6 | |
| 排気速度 *2 | N2 | L/s | 70 |
| He | L/s | 60 | |
| H2 | L/s | 49 | |
| 補助ポンプ排気速度 | L/min | 20 | |
| 質量 | kg | 17.5 | |
| 騒音 *3 | dB | 43 | |
| 入力電源 | 単相AC 100～240V(50/60Hz) | ||
| 電源容量 | 300W(50/60Hz) | ||
| 標準付属品 | 取扱説明書(CD-R),I/Fコネクタ,保護ネット,ガスケット | ||
| 外部オプション | 入力ケーブル（3m）*4 | ||
| 適合規格 | CE,cTUVus | ||
*1 オーダーを示します。
*2 保護ネットなしの場合の値です。
*3 無負荷運転時。ICFフランジタイプ。当社測定。
*4 コンセント形状を選択ください。

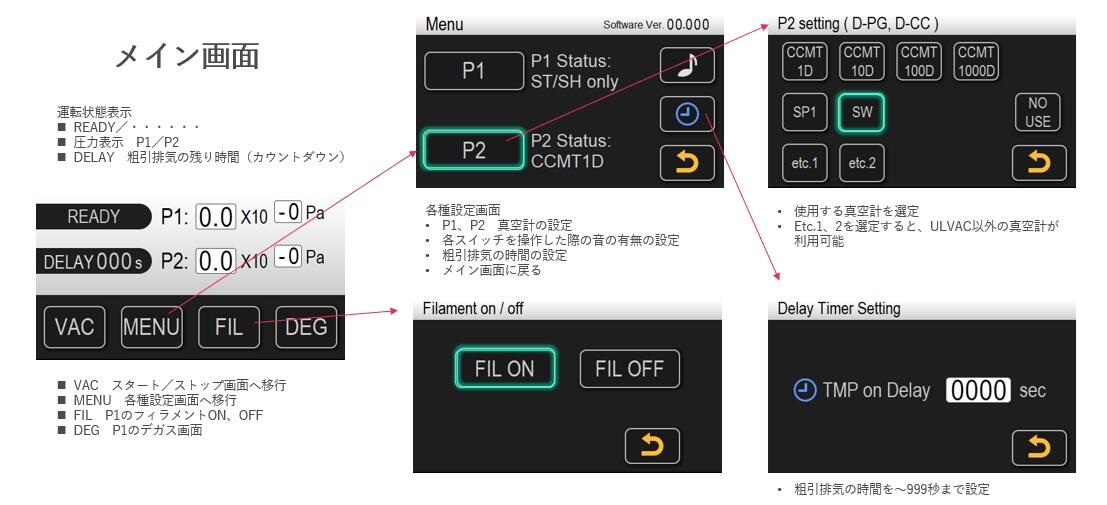

操作画面表示

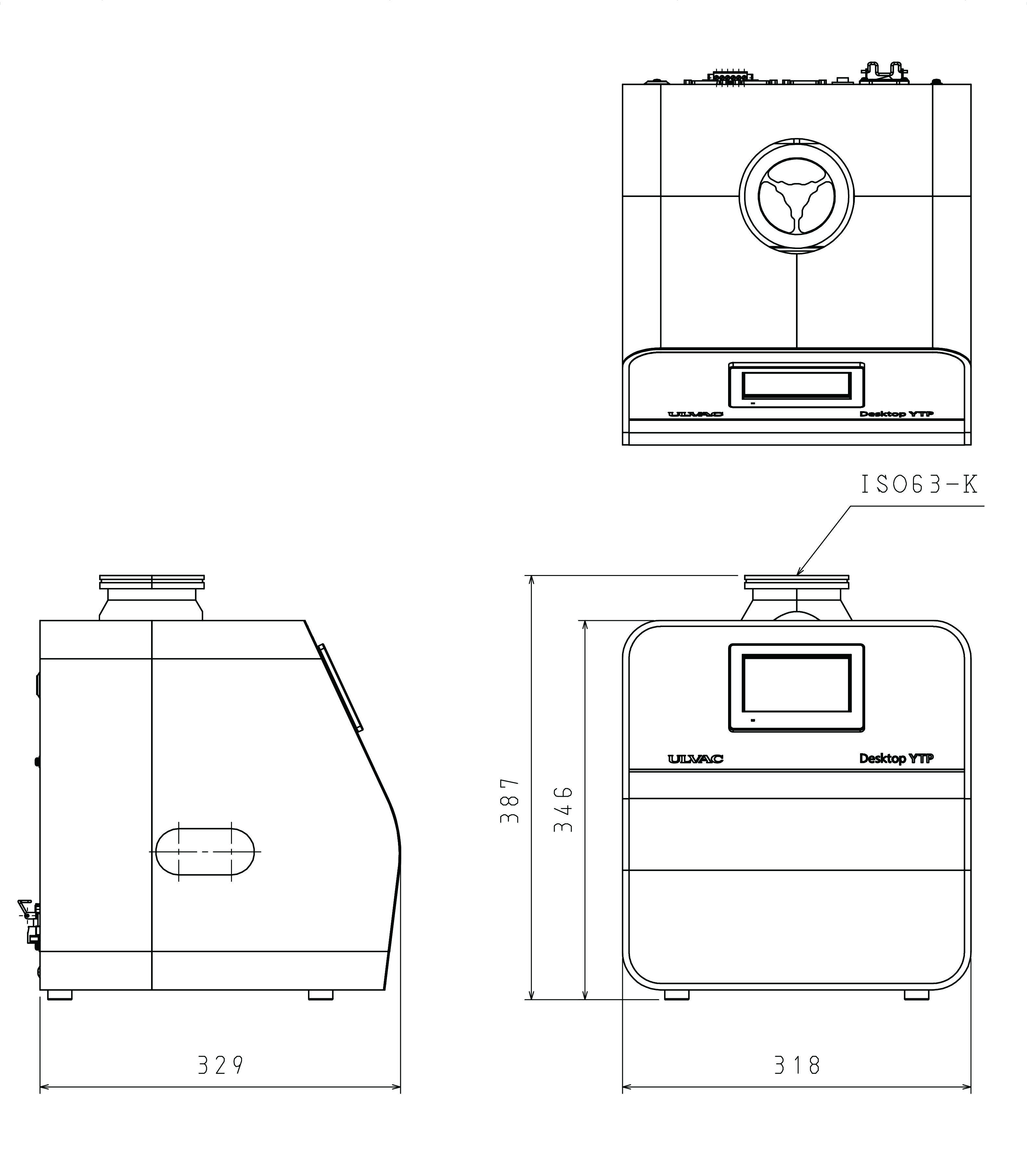

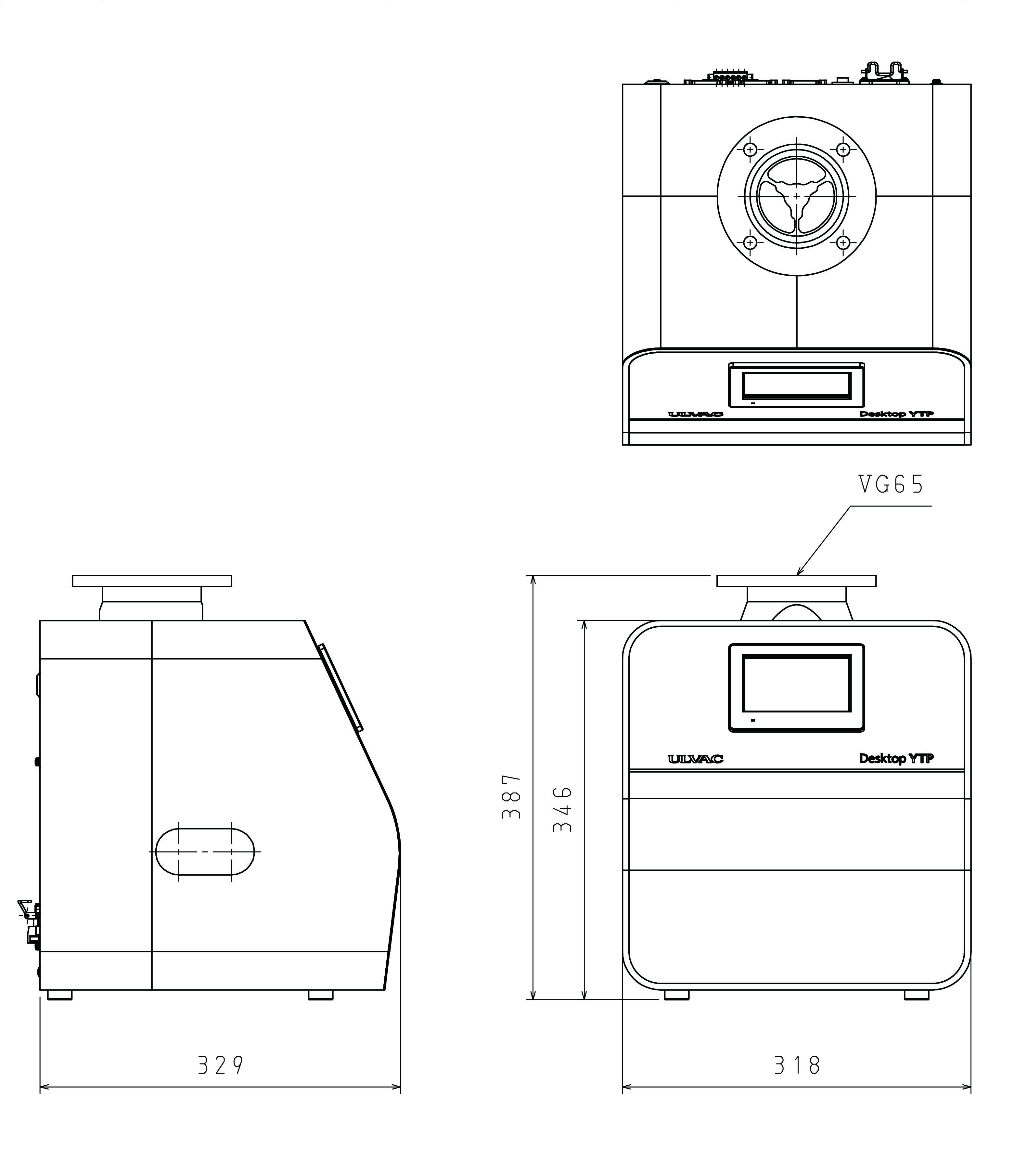

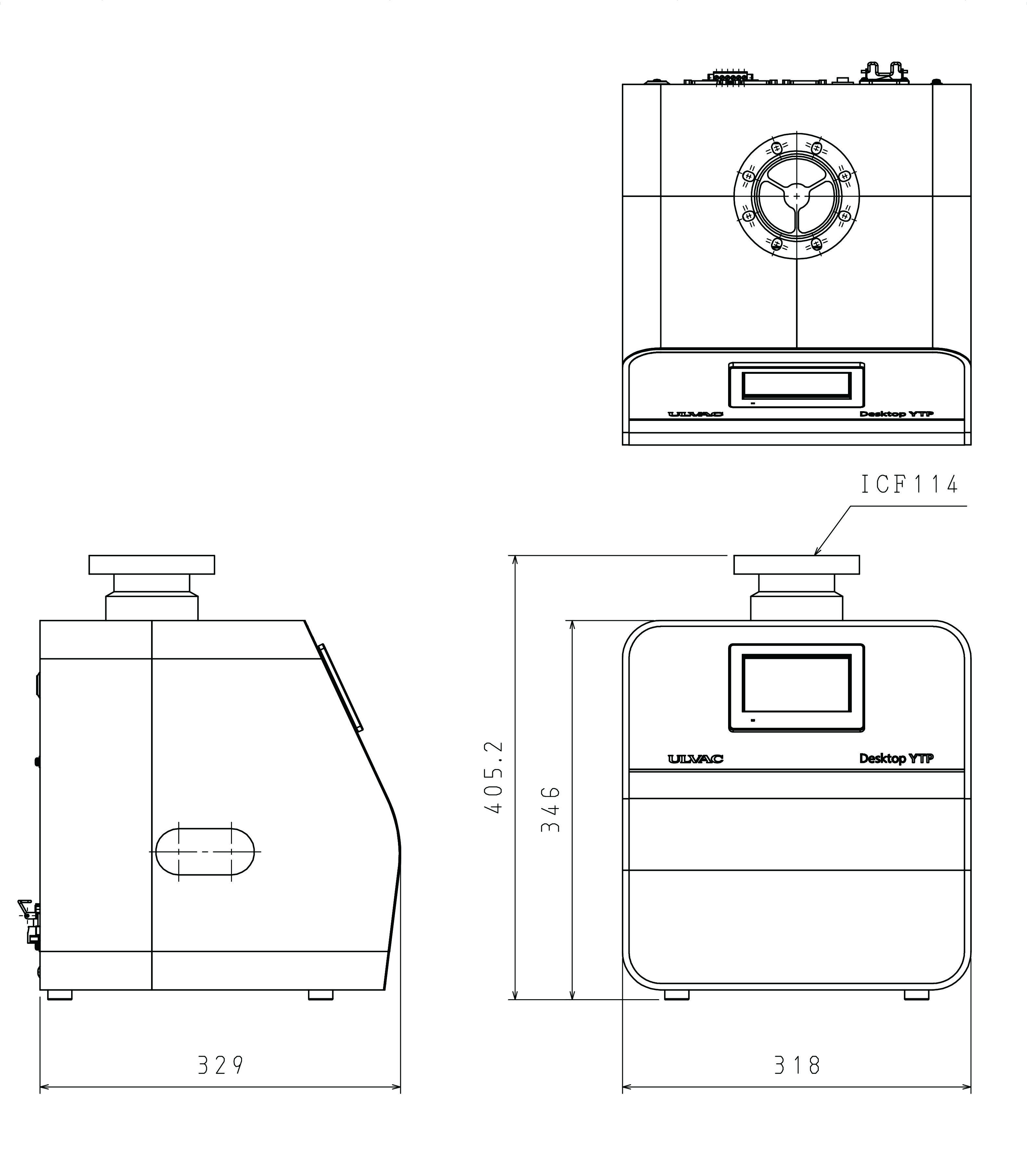

寸法図
 |
|
|
