ダイアフラム型ドライ真空ポンプ
スタンダードタイプ（1段型） DA-241S

アルバック

DA-241Sの導入・購入・検討について

お問い合わせはこちらから
DA-241Sサポートページ
スタンダードタイプ / １段排気方式 / サーマルプロテクター内蔵 / プラグ付き電源コード / スイッチ付き

特長

  • 豊富な実績を持ち、低価格を実現したドライ真空ポンプのスタンダードタイプ。
  • 接ガス部に油を使用していないドライタイプの真空ポンプ。
  • 用途に合わせて選べる豊富なラインナップ。
  • １段排気方式は、２段排気方式より大きい排気速度。
  • 自動復帰型サーマルプロテクター内蔵による安全設計。
  • 大気圧から作動が可能。
  • シンプル構造で、メンテナンスが容易。
  • バランスポートを内蔵しているため、真空状態からの再起動が可能。

仕様

　
 Unit 50Hz 60Hz
実効排気速度
 L/min 240 260
到達圧力※1
 Pa (kPa) 16.0×103 （-85.3）
使用電動機
 　 単相, 100V, 400W, 4P, コンデンサ運転
全負荷電流
 A 5.2 6.0
質量
 kg 26.0
吸・排気口径（メネジサイズ）
 mm O.D.Φ16×I.D.Φ12 (G 1/2)
使用雰囲気温度範囲
 ℃ 0～40
最大寸法
 mm 207(W)×411(L)×285(H)
※1：到達圧力の（　）内はゲージ圧表示となります。

対応規格／電圧

型　式 認証規格※ ＣＥ
自己宣言		 1Φ
100V		 1Φ
115V		 1Φ
200V		 1Φ
220～230V
DA-241S － － ● ○ ○ ○
DA-241SC TUV・cTUVus ● ● － － －
DA-241SD TUV・cTUVus ● － ● － －
DA-241SE TUV・cTUVus ● － － ● －
DA-241SF TUV・cTUVus ● － － － 　 ●注）
●：標準、○：オプション対応、－：対応不可
※ＴＵＶ認証 ： 製品安全試験・認証を行う国際的な第三者機関の審査により、欧州規格に適合した高品質の製品です。
※ｃＴＵＶｕｓ認証 ： 製品安全試験・認証を行う国際的な第三者機関の審査により、カナダ規格および米国規格に適合した高品質の製品です。
注）購入ロット条件あり　（台数については、お問合せください）

使用上の注意

１
腐食性ガス、有機溶剤、液体及び凝縮性ガス（水蒸気等）は吸引しないでください。
また、ゴミやホコリ等がポンプ内に入らないようにしてください。
２
屋内専用のポンプです。
雨や水のかかるような場所や屋外には設置しないでください。

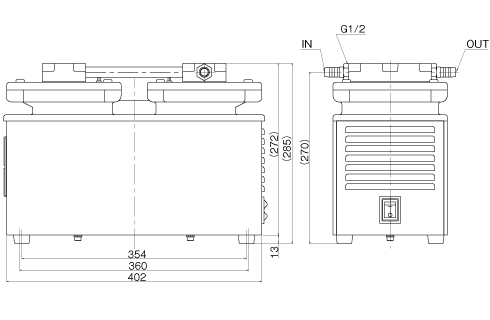

寸法図

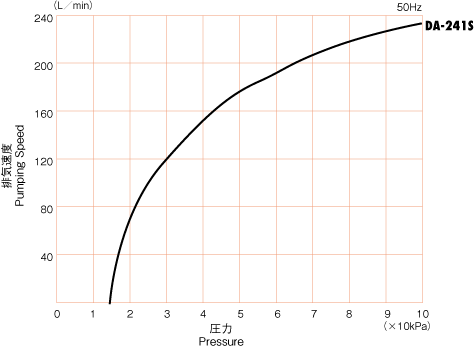

排気速度曲線
