ダイアフラム型ドライ真空ポンプ
スタンダードタイプ（1段型）
Model: DAP-18S-DC24
アルバック
カタログを印刷・
保存する
保存する
Model: DAP-18S-DC24の導入・購入・検討について
スタンダードタイプ / 1段排気方式/ロック保護・過電流保護機能付 / ＤＣモータ搭載
特長
- 豊富な実績を持ち、低価格を実現したドライ真空ポンプのスタンダードタイプ。
- 接ガス部に油を使用していないドライタイプの真空ポンプ。
- 用途に合わせて選べる豊富なラインナップ。
- １段排気方式は、２段排気方式より大きい排気速度。
- ロック保護・過電流保護機能付の安全設計。
- 大気圧から作動が可能。
- ＤＣモータ搭載。
仕様
| 実効排気速度 | L/min | 18 |
| 到達圧力※1 | L/min | 24.0×103 （-77.3） |
| 使用電動機 | Pa | ブラシレスDCモータ, 14Ｗ, 4P, 24V |
| 全負荷電流 | A | 1.4 |
| 質量 | kg | 1.75 |
| 吸・排気口径※2 | mm | Rc1/8 |
| 使用雰囲気温度範囲 | ℃ | 0~40 |
| 最大寸法 | mm | 83.5(W)×165(L)×123.8(H) |
※2：吸気管および排気管は付属していません。
対応規格／電圧
| Model | 認証取得 | ＣＥ自己宣言 | DC24V |
| DAP-18Ｓ-DC24 | TUV, cTUVus | ● | ● |
●：標準、○：オプション対応、－：対応不可
使用上の注意
１ 負荷運転時にポンプを停止し、直後に再度運転する場合、再起動しない事があります。
この場合はポンプ内部を大気圧に戻してください。
この場合はポンプ内部を大気圧に戻してください。
２ 腐食性ガス、有機溶剤、液体及び凝縮性ガス（水蒸気等）は吸引しないでください。
また、ゴミやホコリ等がポンプ内に入らないようにしてください。
また、ゴミやホコリ等がポンプ内に入らないようにしてください。
３ 「DAP-18S-DC24」は、ベース部構成部品の組合せにより、M4ネジ位置寸法が公差範囲内でバラツキが生じます。
４ 屋内専用の真空ポンプです。雨や水のかかるような場所や屋外には設置しないでください。

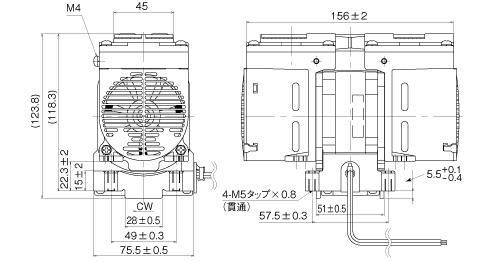

寸法図

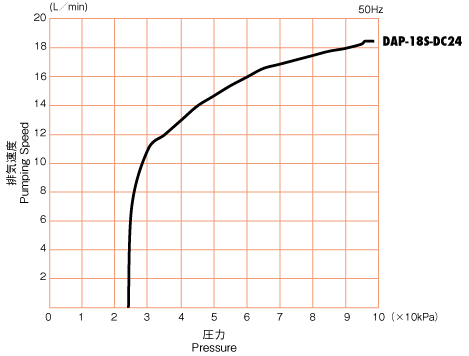

排気速度曲線
