揺動ピストン型ドライ真空ポンプ

DOPシリーズ

DOP-420SA

アルバック機工

スタンダードタイプ / 1段排気方式 / サーマルプロテクター内蔵 / 入力端子台付き(コードなし)

特長

  • 大排気量でコンパクトサイズ。
  • 接ガス部に油を使用していないドライタイプの真空ポンプ。
  • 用途に合わせて選べる豊富なラインナップ。
  • 自動復帰型サーマルプロテクター内蔵による安全設計。
  • 大気圧から作動が可能。
  • 全圧力帯での連続運転が可能。
  • シンプル構造で、メンテナンスが容易。

仕様

  Unit 50Hz 60Hz
実効排気速度
L/min 420 460
到達圧力※1
Pa (kPa) 17.3×103 (-84.0)
使用電動機※2
  3相, 200~220V, 550W, 4P
全負荷電流
A 3.5 3.1
質量
kg 33.0
吸・排気口径(メネジサイズ)
mm O.D.Φ26×I.D.Φ20 (Rc 3/4)
使用雰囲気温度範囲
0~40
最大寸法
mm 310(W)×523(L)×253(H)
※1:到達圧力の( )内はゲージ圧表示となります。
※2:電源プラグおよび電源コードは付属していません。

対応規格/電圧

型 式 認証規格 CE
自己宣言

100V

200V

200V

220V
DOP-420SA TUV
●:標準、○:オプション対応、-:対応不可
TUV認証 : 製品安全試験・認証を行う国際的な第三者機関の審査により、欧州規格に適合した高品質の製品です。

使用上の注意

1. 負荷運転時にポンプを停止し、直後に再度運転する場合、再起動しない事があります。この場合はポンプ内部を大気圧に戻してください。

2. 腐食性ガス、有機溶剤、液体及び凝縮性ガス(水蒸気等)は吸引しないでください。また、ゴミやホコリ等がポンプ内に入らないようにしてください。

3. ポンプの摺動材であるカップパッキンは運転により磨耗し、磨耗粉が発生いたします。また、使用している摺動材は水分に弱いため、吸引した場合磨耗が促進され寿命が低下します。水分及び凝縮性ガス(水蒸気等)は吸引しないでください。

4. 屋内専用のポンプです。雨や水のかかるような場所や屋外には設置しないでください。

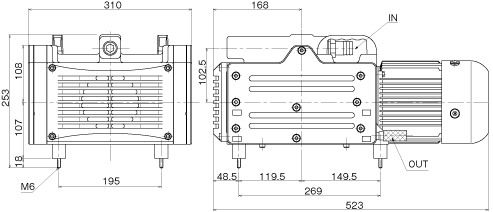

寸法図



> CADデータダウンロード(DXF)

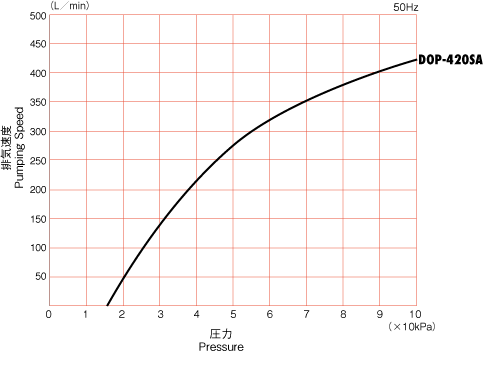

排気速度曲線
