排气单元 VFR-200M/X
ULVAC KIKO
打印・
保存产品手册
保存产品手册
关于VFR-200M/X的介绍、购买、商讨
在管架上紧密安装了主泵、辅助泵、电力系统、压力测量口等必要机器的小型高真空排气装置。
DEPOX系列有不同排气系统构造的4个类型。
使用简单、最适合用于实验。
DEPOX系列有不同排气系统构造的4个类型。
使用简单、最适合用于实验。
特長
- 可以在不停止主泵的情况下打开真空室。
- 使用三通阀，组件更少，维修更容易。
- 真空计等配件可以存放在同一个架台上。
- 空冷型，不需要冷却水。
- 带有轮子，易于移动。
- 配有调节器，可以确保安装的安全性。
规格
| 型号 | VPC-053 |
|
极限压力
|
7.0×10-４Pa 1.5×10-４Pa（使用液氮时） |
|
主泵
|
油扩散泵（空冷） 50 L/sec |
|
辅助泵
|
油回转真空泵 20 L/min |
|
メイン阀门
|
25A蝶阀 |
|
辅助阀门
|
三通阀 |
|
吸气口
|
VG-25 |
|
重量
|
20kg |
|
最大尺寸 （W×D×H）
|
350mm(W)×320mm(D)×461mm(H) |
※电离真空计・皮拉尼真空计・液氮阱・吸气法兰・油雾阱可选
效用
| 型号 | VPC-051 |
|
所需电力
|
单相 100V 0.63kVA |
|
接地端子
|
Ｄ种 （接地电阻值／100MΩ以下） |
|
安装
|
乙烯基电缆（带插头） 2m |
油扩撒泵
| 型 式 | DPF-200 |
|
极限压力
|
10-5Pa |
|
最大排气速度
|
200L/sec |
|
临界背压
|
20Pa |
|
所要電力
|
单相 100V 0.45kW |
|
使用油
|
SX 70cc |
|
质量
|
5kg |
|
吸气法兰
|
VG-65 |
|
排气管
|
Φ27mm |
|
冷却方式
|
空冷 |

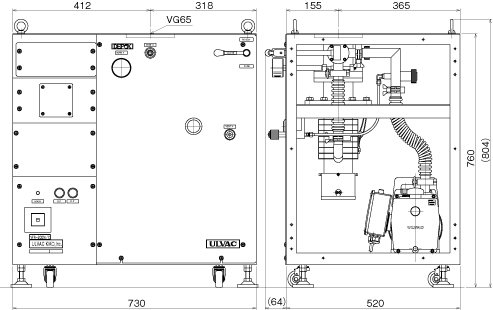

尺寸图
排气系统图
