排气单元 Model:VPC-051A
ULVAC KIKO
打印・
保存产品手册
保存产品手册
关于Model:VPC-051A的介绍、购买、商讨
在管架上紧密安装了油扩散泵、油旋片真空泵、真空管、电力系统、压力测量口等必要机器的低成本小型高真空排气装置。
使用与保养检修很简单，最适合用于实验。
使用与保养检修很简单，最适合用于实验。
特点
- 桌面型和紧凑型可节省安装空间。
- 可以在不停止主泵的情况下打开真空室。
- 如果发生电源故障，通过自动泄漏阀保护主泵。
- 空冷型，不需要冷却水。
规格
| 型号 | VPC-051A |
| 极限压力 | 7.0×10-４Pa |
| 1.5×10-４Pa（使用液氮时） | |
| 主泵 | 油扩散泵（空冷） 50 L/sec |
| 辅助泵 | 油回转真空泵 20 L/min |
| 主阀门 | 25A蝶阀 |
| 辅助阀门 | 三通阀 |
| 吸气口 | VG-25 |
| 重量 | 20kg |
| 最大尺寸 （W×D×H） | 350mm(W)×320mm(D)×461mm(H) |
※电离真空计・皮拉尼真空计・液氮阱・吸气法兰・油雾阱可选
效用
| 型号 | VPC-051 |
| 所需电力 | 单相 100V 0.63kVA |
| 接地端子 | Ｄ种 （接地电阻值／100MΩ以下） |
| 安装 | 乙烯基电缆（带插头） 2m |
油扩撒泵
| 型式 | DPF-050 |
| 极限压力 | 10-5Pa |
| 最大排气速度 | 50L/sec |
| 临界背压 | 13Pa |
| 所要電力 | 单相 100V 0.25kW |
| 使用油 | SY 20cc |
| 质量 | 1.8kg |
| 吸气法兰 | VG-25 |
| 排气管 | Φ14mm |
| 冷却方式 | 空冷 |

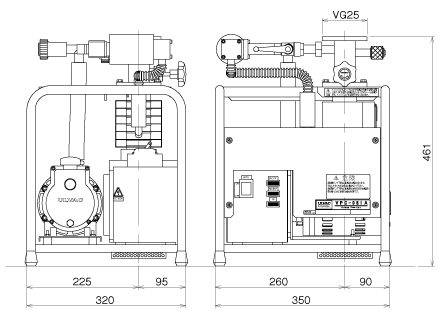

尺寸图
