排气单元 Model:VPC-250F
ULVAC KIKO
打印・
保存产品手册
保存产品手册
关于Model:VPC-250F的介绍、购买、商讨
在管架上紧密安装了油扩散泵、油旋片真空泵、真空管、电力系统、压力测量口等必要机器的低成本小型高真空排气装置。使用与保养检修很简单，最适合用于实验。
特点
- 可以在不停止主泵的情况下打开真空室。
- 使用三通阀，组件更少，维修更容易。
- 油扩散泵是空气冷却，不需要冷却水。
- 带轮子的排气系统，易于移动。
规格
| 型号 | VPC-250F |
| 极限压力 | 10-４Pa台 |
| 10-５Pa（使用液氮时） | |
| 主泵 | 油扩散泵（空冷） 200 L/sec |
| 辅助泵 | 油回转真空泵 100 L/min |
| 主阀门 | 65A插板阀 |
| 辅助阀门 | 三通阀 |
| 吸气口 | VG-65 |
| 重量 | 55.7kg |
| 最大尺寸 （W×D×H） | 530mm(W)×537mm(D)×735mm(H) |
※电离真空计・皮拉尼真空计･液氮阱・吸气法兰・油雾捕集器是可选的。
效用
| 型号 | VPC-250F |
| 所需电力 | 单相 100V 1.35kVA |
| 接地端子 | Ｄ种 （接地电阻值／100MΩ以下） |
| 安装 | 乙烯基电缆（带插头） 2m |
油扩撒泵
| 型号 | DPF-200 |
| 极限压力 | 10-5Pa |
| 最大排气速度 | 200L/sec |
| 临界背压 | 20Pa |
| 所要電力 | 单相 100V 0.45kW |
| 使用油 | SX 70cc |
| 质量 | 5kg |
| 吸气法兰 | VG-65 |
| 排气管 | Φ27mm |
| 冷却方式 | 空冷 |

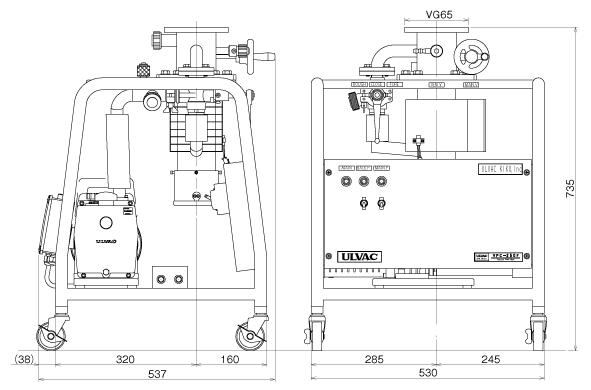

尺寸图

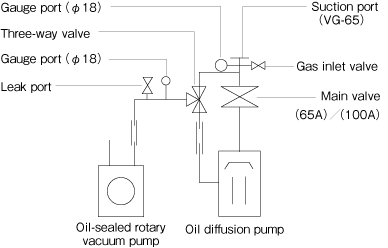

排气系统图
