排气单元 Model:VTS-350M/X
ULVAC KIKO
打印・
保存产品手册
保存产品手册
关于Model:VTS-350M/X的介绍、购买、商讨
在管架上紧密安装了主泵、辅助泵、电力系统、压力测量口等必要机器的小型高真空排气装置。
"Model:VTS-350M/X"有不同排气系统构造的4个类型。
使用简单、最适合用于实验。
"Model:VTS-350M/X"有不同排气系统构造的4个类型。
使用简单、最适合用于实验。
特点
- 可以在不停止主泵的情况下打开真空室。
- 使用三通阀，组件更少，维修更容易。
- 真空计等配件可以安装在同一个架台上。
- 空冷型，不需要冷却水。
- 带有轮子，易于移动。
- 配有调节器，可以确保安装的安全性。
规格
| 型号 | VTS-350M/X |
| 极限压力 | 7.0×10-４Pa |
| 1.5×10-４Pa（使用液氮时） | |
| 主泵 | 油扩散泵（空冷） 50 L/sec |
| 辅助泵 | 油回转真空泵 20 L/min |
| メイン阀门 | 25A蝶阀 |
| 辅助阀门 | 三通阀 |
| 吸气口 | VG-25 |
| 重量 | 20kg |
| 最大尺寸 （W×D×H） | 350mm(W)×320mm(D)×461mm(H) |
※电离真空计・皮拉尼真空计・液氮阱・吸气法兰・油雾阱可选
效用
| 型号 | VTS-350M/X |
| 所需电力 | 单相 100V 0.63kVA |
| 接地端子 | Ｄ种 （接地电阻值／100MΩ以下） |
| 安装 | 乙烯基电缆（带插头） 2m |

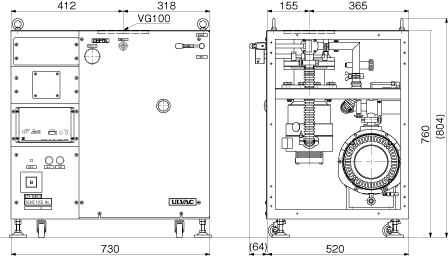

尺寸图
