隔膜型干泵
标准规格（二段式）
Model:DA-20D
ULVAC
打印・
保存产品手册
保存产品手册
关于Model:DA-20D的介绍、购买、商讨
膜片泵通过橡胶膜片的往复运动来形成真空。
泵体结构采用无油环境设计、因此维护简单。
根据您对压力和腔体的要求可以选择各种不同的泵速和双段/单段设计。
泵体结构采用无油环境设计、因此维护简单。
根据您对压力和腔体的要求可以选择各种不同的泵速和双段/单段设计。
特点
- 价格低廉，销售量多的标准型干式真空泵。
- 气体接触区域不使用油的干式真空泵。
- 丰富的产品阵容可满足不同的应用需求。
- 两级排气系统与单级排气系统相比具有更低的压力（良好的真空）。
- 内置自动复位型热保护器等安全设计。
- 大气压力下可运作。
- 结构简单，维护方便。
规格
| Unit | 50Hz | 60Hz | |
| 有效排气速度 | L/min | 20 | 24 |
| 极限压力※1 | Pa (kPa) | 5.33×103 （-96.0） （※ 9.33×103 (-92.0）） |
|
| 使用电动机 | 单相, 100V, 60W, 4P,Capacitor run | ||
| 全负荷电流 | A | 1.6 | |
| 重量 | kg | 7.2 | |
| 吸・排气口径※2 | mm | O.D.Φ9×I.D.Φ5 (Rc 1/4) | |
| 使用环境温度范围 | ℃ | 7～40 | |
| 最大尺寸 | mm | 118(W)×242(L)×178(H) | |
※1：极限压力（ ）内真空计显示。
※2：不配有吸气管和排气管。
对应标准/电压
| 型号 | 认证标准 | ＣＥ自我申明 | 1Φ 100V |
1Φ 115V |
1Φ 200V |
1Φ 220V |
| DA-20D | － | － | ● | ○* | ○ | ○* |
| DA-20DA | TUV | ● | ● | － | － | － |
| DA-20DB | TUV | ● | － | ●* | － | － |
| DA-20DC | TUV | ● | － | － | － | ●* |
●：标准、○：对应可选、－：对应不可
※TUV认证：本产品是通过国际第三方产品安全测试和认证，符合欧洲标准的高质量产品。
* 批量购买（关于数量，请联系我们）
* 批量购买（关于数量，请联系我们）
使用上的注意
1. 如果在负载运作期间停止泵，然后立即重新启动，则可能无法重新启动。
在这种情况下，请将泵内部恢复到大气压。
2. 如果与腐蚀性气体，有机溶剂，液体或冷凝气体（如蒸汽）一起使用，泵通常不能正常运行。
如果与含有颗粒或灰尘等气体一起使用，泵通常不能正常运行。
3. 此泵仅限室内使用。请勿在漏雨处，水淹处或室外使用。

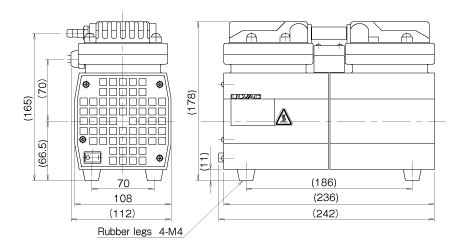

尺寸图

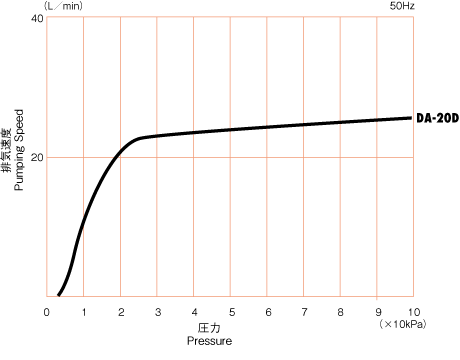

排气速度曲线
