隔膜型干泵
标准规格（一段式）
Model:DA-241S
ULVAC
打印・
保存产品手册
保存产品手册
关于Model:DA-241S的介绍、购买、商讨
膜片泵通过橡胶膜片的往复运动来形成真空。
泵体结构采用无油环境设计、因此维护简单。
根据您对压力和腔体的要求可以选择各种不同的泵速和双段/单段设计。
泵体结构采用无油环境设计、因此维护简单。
根据您对压力和腔体的要求可以选择各种不同的泵速和双段/单段设计。
特点
- 价格低廉，销售量多的标准型干式真空泵。
- 气体接触区域不使用油的干式真空泵。
- 丰富的产品阵容可满足不同的应用需求。
- 单级排气系统比两级排气系统更快。
- 内置自动复位型热保护器等安全设计。
- 大气压下可运作。
- 结构简单，维护方便。
- 内置了卸载阀，因此可以从真空状态重新启动。
规格
|
|
Unit | 50Hz | 60Hz |
|
有效排气速度
|
L/min | 240 | 260 |
|
极限压力※1
|
Pa (kPa) | 16.0×103 （-85.3） | |
|
使用电动机
|
单相, 100V, 400W, 4P, 电容器运作 | ||
|
全负荷电流
|
A | 5.2 | 6 |
|
重量
|
kg | 26 | |
|
吸/排出孔（内螺纹尺寸）
|
mm | O.D.Φ16×I.D.Φ12 (G 1/2) | |
|
使用环境温度范围
|
℃ | 0～40 | |
|
最大尺寸
|
mm | 207(W)×411(L)×285(H) | |
※1：极限压力如（）真空计显示。
对应标准/电压
| 型号 | 认证标准※ | ＣＥ 自我宣言 |
1Φ 100V |
1Φ 115V |
1Φ 200V |
1Φ 220-230V |
| DA-241S | － | － | ● | ○ | ○ | ○ |
| DA-241SC | TUV・cTUVus | ● | ● | － | － | － |
| DA-241SD | TUV・cTUVus | ● | － | ● | － | － |
| DA-241SE | TUV・cTUVus | ● | － | － | ● | － |
| DA-241SF | TUV・cTUVus | ● | － | － | － | ●注） |
●：标准、○：可选对应、－：对应不可
※ＴＵＶ认证：本产品是通过国际第三方产品安全测试和认证，符合欧洲标准的高质量产品。
※ｃＴＵＶｕｓ认证 ： 本产品是通过国际第三方产品安全测试和认证，符合美国标准的高质量产品。
注）批量购买（关于数量，请联系我们）
※ＴＵＶ认证：本产品是通过国际第三方产品安全测试和认证，符合欧洲标准的高质量产品。
※ｃＴＵＶｕｓ认证 ： 本产品是通过国际第三方产品安全测试和认证，符合美国标准的高质量产品。
注）批量购买（关于数量，请联系我们）
使用上的注意
|
１
|
请不要吸入腐蚀性气体，有机溶剂，液体和可冷凝气体（如水蒸气）。
另外，请确保污垢和灰尘不会进入泵内部。 |
|
２
|
仅供室内使用
请勿安装在下雨或淹水的地方或室外。 |

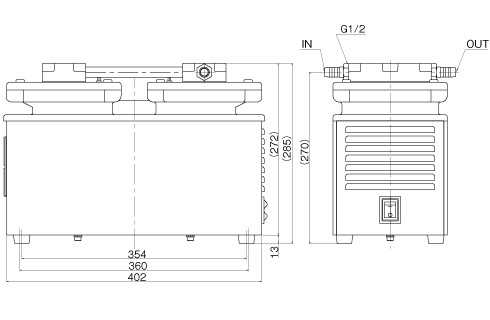

尺寸图

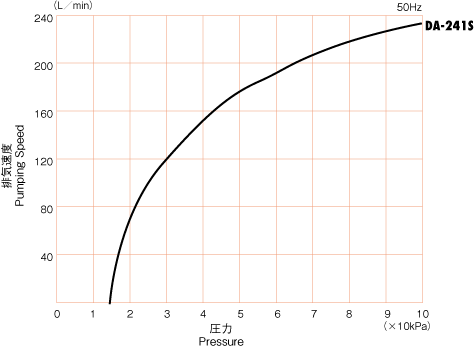

排气速度曲线
