隔膜型干泵
标准规格（一段式）
Model:DA-40S
ULVAC
打印・
保存产品手册
保存产品手册
关于Model:DA-40S的介绍、购买、商讨
膜片泵通过橡胶膜片的往复运动来形成真空。
泵体结构采用无油环境设计、因此维护简单。
根据您对压力和腔体的要求可以选择各种不同的泵速和双段/单段设计。
泵体结构采用无油环境设计、因此维护简单。
根据您对压力和腔体的要求可以选择各种不同的泵速和双段/单段设计。
特点
- 价格低廉，销售量多的标准型干式真空泵。
- 气体接触区域不使用油的干式真空泵。
- 丰富的产品阵容可满足不同的应用需求。
- 单级排气系统比两级排气系统更快。
- 内置自动复位型热保护器等安全设计。
- 大气压下可以运作。
- 结构简单，维护方便。
- 通过安装卸载阀（可选），当泵停止时可以将空气引入泵中，并且可以改善泵的启动特性。
规格
| Unit | 50Hz | 60Hz | |
| 有效排气速度 | L/min | 40 | 46 |
| 极限压力※1 | Pa (kPa) | 19.9×103 （-81.4） | |
| （※ 22.6×103 (-78.7）） | |||
| 使用电动机 | 单相, 100V, 60W, 4P, 电容器运作 | ||
| 全负荷电流 | A | 1.6 | |
| 重量 | kg | 7.2 | |
| 吸/排出孔（内螺纹尺寸） | mm | O.D.Φ9×I.D.Φ5 (Rc 1/4) | |
| 使用环境温度范围 | ℃ | 7～40 | |
| 最大尺寸 | mm | 128(W)×242(L)×178(H) | |
※ 是搭载卸载阀门（选件）时的极限压力。
※1：极限压力如（）真空计显示。
※1：极限压力如（）真空计显示。
对应标准/电压
| 型号 | 认证标准※ | ＣＥ自我宣言 | 1Φ 100V |
1Φ 115V |
1Φ 200V |
1Φ 220V |
| DA-40S | － | － | ● | ○注） | ○ | ○注） |
| DA-40SA | TUV | ● | ● | － | － | － |
| DA-40SB | TUV | ● | － | ●注） | － | － |
| DA-40SC | TUV | ● | － | － | － | ●注） |
●：标准、○：可选对应、－：对应不可
※ＴＵＶ认证：本产品是通过国际第三方产品安全测试和认证，符合欧洲标准的高质量产品。
注）批量购买（关于数量，请联系我们）
※ＴＵＶ认证：本产品是通过国际第三方产品安全测试和认证，符合欧洲标准的高质量产品。
注）批量购买（关于数量，请联系我们）
使用上的注意
|
１
|
如果在负载运作期间停止泵，然后立即重新启动，则可能无法重新启动。
在这种情况下，将泵内部恢复到大气压。 |
|
２
|
请不要吸入腐蚀性气体，有机溶剂，液体和可冷凝气体（如水蒸气）。
另外，请确保污垢和灰尘不会进入泵内部。 |
|
３
|
仅供室内使用
请勿安装在下雨或淹水的地方或室外。 |

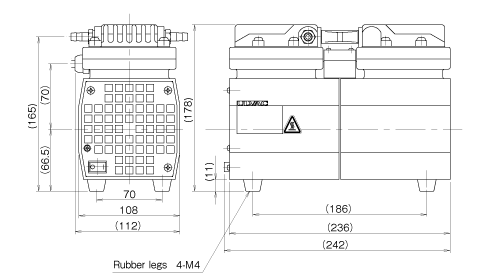

尺寸图

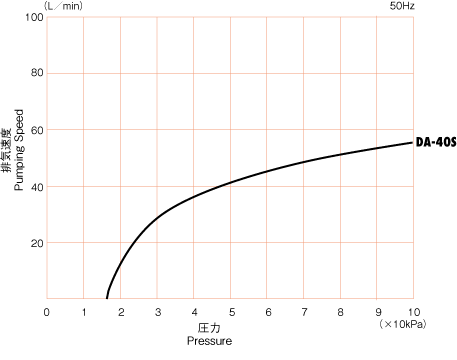

排气速度曲线
