隔膜型干泵
标准规格（一段式） Model:DA-81S

ULVAC

打印・
保存产品手册

关于Model:DA-81S的介绍、购买、商讨

点击这里联系我们

膜片泵通过橡胶膜片的往复运动来形成真空。
泵体结构采用无油环境设计、因此维护简单。
根据您对压力和腔体的要求可以选择各种不同的泵速和双段/单段设计。

特点

价格低廉，销售量多的标准型干式真空泵。
气体接触区域不使用油的干式真空泵。
丰富的产品阵容可满足不同的应用需求。
单级排气系统比两级排气系统更快。
具有锁定保护和过流保护功能等安全设计。。
大气压下可以运作。

规格

	Unit	50Hz	60Hz
有效排气速度	L/min	75	85
极限压力^※1	Pa (kPa)	13.3×10³ （-88.0）
使用电动机		单相, 100V, 100W, 4 P, 电容器运作
全负荷电流	A	2.5	2.7
重量	kg	10.3
吸/排出孔（内螺纹尺寸）	mm	O.D.Φ12×I.D.Φ8 (G 1/4)
使用环境温度范围	℃	0～40
最大尺寸	mm	181(W)×336.5(L)×217(H)
最大尺寸（組込型）	mm	153(W)×288(L)×202(H)

※1：极限压力如（）真空计显示。

对应标准/电压

型号	认证标准	ＣＥ自我宣言	1Φ 100V	1Φ 115V	1Φ 200V	1Φ 220V
DA-81S	－	－	●	－	○	○
DA-81SK^※	－	－	●	－	○	○

●：标准、○：可选对应、－：对应不可
※組込型の専用モデルです。

使用上的注意

１	请不要吸入腐蚀性气体，有机溶剂，液体和可冷凝气体（如水蒸气）。另外，请确保污垢和灰尘不会进入泵内部。
２	仅供室内使用请勿安装在下雨或淹水的地方或室外。

尺寸图

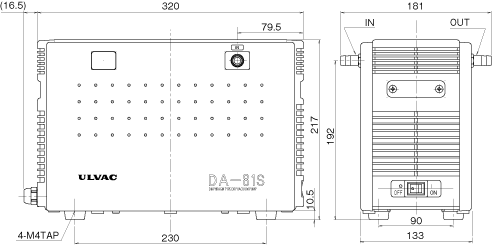

DA-81S

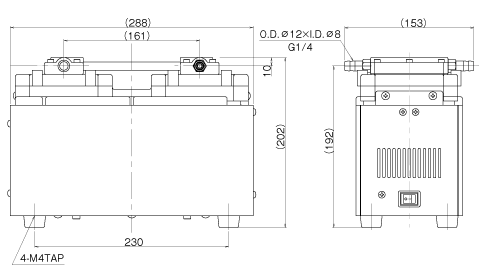

DA-81SK

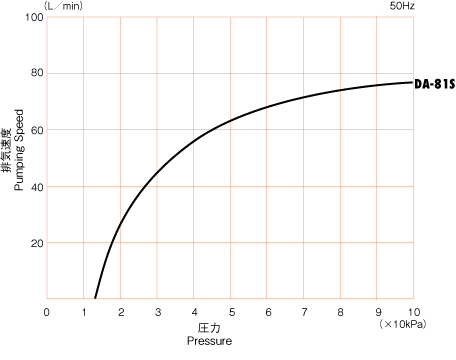

排气速度曲线
