隔膜型干泵
标准规格（一段式）
Model:DAP-12S
ULVAC
打印・
保存产品手册
保存产品手册
关于Model:DAP-12S的介绍、购买、商讨
膜片泵通过橡胶膜片的往复运动来形成真空。
泵体结构采用无油环境设计，维护简单。
"Model:DAP"是我公司产品Model中最小型的膜片泵、50Hz时的泵速每分钟从6L到12L。
泵体结构采用无油环境设计，维护简单。
"Model:DAP"是我公司产品Model中最小型的膜片泵、50Hz时的泵速每分钟从6L到12L。
特点
- 价格低廉，销售量多的标准型干式真空泵。
- 气体接触区域不使用油的干式真空泵。
- 丰富的产品阵容可满足不同的应用需求。
- 单级排气系统比两级排气系统更快。
- 内置自动复位型热保护器等安全设计。
- 大气压力下可运作。
- 结构简单，维护方便。
规格
| Unit | 50Hz | 60Hz | |
|
有效排气速度
|
L/min | 12 | 14 |
|
极限压力※1
|
Pa (kPa) | 24.0×103 （-77.3） | |
|
使用电动机
|
单相, 100V, 10W, 4P, 电容器运作 | ||
|
全负荷电流
|
A | 0.5 | |
|
重量
|
kg | 1.9 | |
|
吸・排气口径※2
|
mm | Rc 1/8 | |
|
使用环境温度范围
|
℃ | 0～40 | |
|
最大尺寸
|
mm | 91(W)×163(L)×100.6(H) | |
※1：极限压力如（）真空计显示。
※2：吸气管和排气管不包括在内。
※2：吸气管和排气管不包括在内。
对应标准/电压
| 型号 | 认证标准 | ＣＥ自我宣言 | 1Φ 100V |
1Φ 115V |
1Φ 200V |
1Φ 220-230V |
| DAP-12S | － | － | ● | － | ○ | ○ |
●：标准、○：可选对应、－：对应不可
使用上的注意
|
１
|
如果在负载运作期间停止泵，然后立即重新启动，则可能无法重新启动。
在这种情况下，请将泵内部恢复到大气压。 |
|
２
|
如果与腐蚀性气体，有机溶剂，液体或冷凝气体（如蒸汽）一起使用，泵通常不能正常运行。
如果与含有颗粒或灰尘等气体一起使用，泵通常不能正常运行。 |
|
３
|
"DAP-12S"的M3螺丝的位置和尺寸会在公差范围内变化，具体取决于基础部件如何组合。
当将泵装入设备中时，请钻出长方形的安装孔。 |
|
４
|
此泵仅限室内使用。
请勿在漏雨处，水淹处或室外使用。 |

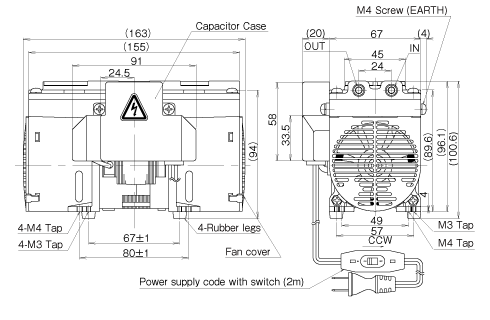

尺寸图
※I电机标准为200V或230V时，电源线不配有中间开关。

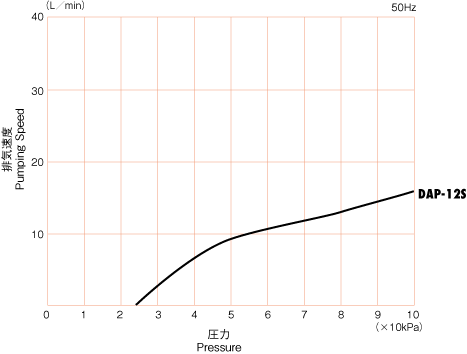

排气速度曲线
