隔膜型干泵
标准规格（一段式）
Model:DAP-18S-DC24
ULVAC
打印・
保存产品手册
保存产品手册
关于Model:DAP-18S-DC24的介绍、购买、商讨
膜片泵通过橡胶膜片的往复运动来形成真空。
泵体结构采用无油环境设计，维护简单。
"Model:DAP"是我公司产品Model中最小型的膜片泵、50Hz时的泵速每分钟从6L到12L。
泵体结构采用无油环境设计，维护简单。
"Model:DAP"是我公司产品Model中最小型的膜片泵、50Hz时的泵速每分钟从6L到12L。
特点
- 价格低廉，销售量多的标准型干式真空泵。
- 气体接触区域不使用油的干式真空泵。
- 丰富的产品阵容可满足不同的应用需求。
- 单级排气系统比两级排气系统更快。
- 具有锁定保护和过流保护功能等安全设计。
- 大气压下可以运作。
- 搭载DC电机。
规格
|
有效排气速度
|
L/min | 18 |
|
极限压力※1
|
Pa (kPa) | 24.0×103 （-77.3） |
|
使用电动机
|
DC Brushless motor, 14Ｗ, 4P, 24V | |
|
全负荷电流
|
A | 1.4 |
|
重量
|
kg | 1.75 |
|
吸・排气口径※2
|
mm | Rc 1/8 |
|
使用环境温度范围
|
℃ | 0～40 |
|
最大尺寸
|
mm | 83.5(W)×165(L)×123.8(H) |
※1：极限压力如（）真空计显示。
※2：吸气管和排气管不包括在内。
※2：吸气管和排气管不包括在内。
对应标准/电压
| 型号 | 取得认证 | ＣＥ自我宣言 | DC24V |
| DAP-18Ｓ-DC24 | TUV, cTUVus | ● | ● |
●：标准、○：可选对应、－：对应不可
使用上的注意
|
１
|
如果在负载运作期间停止泵，然后立即重新启动，则可能无法重新启动。
在这种情况下，将泵内部恢复到大气压。 |
|
２
|
请不要吸入腐蚀性气体，有机溶剂，液体和可冷凝气体（如水蒸气）。
另外，请确保污垢和灰尘不会进入泵内部。 |
|
３
|
「DAP-18S-DC24」基础部件的组合会导致M4螺钉位置和尺寸公差范围内变化。
|
|
４
|
仅供室内使用 请勿安装在下雨或淹水的地方或室外。
|

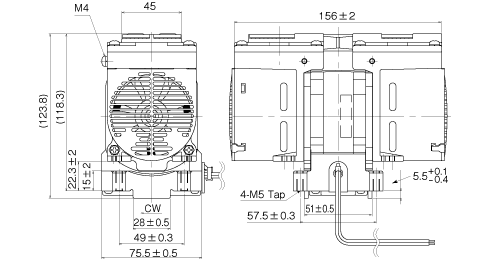

尺寸图

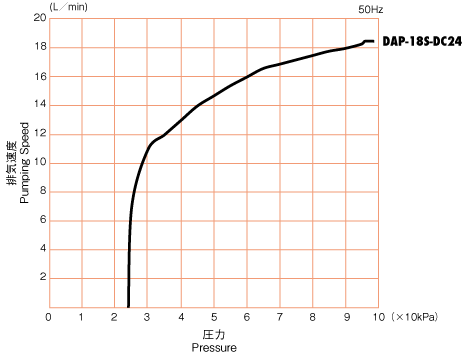

排气速度曲线
