隔膜型干泵
标准规格（一段式）
Model:DAT-100S
ULVAC
关于Model:DAT-100S的介绍、购买、商讨
膜片泵通过橡胶膜片的往复运动来形成真空。
泵体结构采用无油环境设计、因此维护简单。
根据您对压力和腔体的要求可以选择各种不同的泵速和双段/单段设计。
泵体结构采用无油环境设计、因此维护简单。
根据您对压力和腔体的要求可以选择各种不同的泵速和双段/单段设计。
特点
- 价格低廉，销售量多的标准型干式真空泵。
- 气体接触区域不使用油的干式真空泵。
- 丰富的产品阵容可满足不同的应用需求。
- 单级排气系统比两级排气系统更快。
- 具有锁定保护和过流保护功能等安全设计。
- 大气压下可以运作。
规格
|
|
Unit | 50Hz | 60Hz |
|
有效排气速度
|
L/min | 100 | 110 |
|
极限压力※1
|
Pa (kPa) | 13.3×103 （-88.0） | |
|
使用电动机※2
|
单相, 100V, 200W, 4P, 分相启动 | ||
|
全负荷电流
|
A | 5.6 | 5 |
|
重量
|
kg | 11 | |
|
吸/排出孔（内螺纹尺寸）
|
mm | O.D.Φ12×I.D.Φ8.5 (Rc 1/4) | |
|
使用环境温度范围
|
℃ | 7～40 | |
|
最大尺寸
|
mm | 150(W)×232(L)×305(H) | |
※1：极限压力如（）真空计显示。
※2：不包括电源插头和电源线。
※2：不包括电源插头和电源线。
对应标准/电压
| 型号 | 认证标准※ | ＣＥ 自我宣言 |
1Φ 100V |
1Φ 115V |
1Φ 200V |
1Φ 220V |
3Φ 200-220V |
| DAT-100S | － | － | ● | － | ○ | ○ | － |
| DAT-100SA | TUV・cTUVus | ● | － | － | － | － | ● |
●：标准、○：可选对应、－：对应不可
※ＴＵＶ认证：本产品是通过国际第三方产品安全测试和认证，符合欧洲标准的高质量产品。
※ｃＴＵＶｕｓ认证 ： 本产品是通过国际第三方产品安全测试和认证，符合美国标准的高质量产品。
※ＴＵＶ认证：本产品是通过国际第三方产品安全测试和认证，符合欧洲标准的高质量产品。
※ｃＴＵＶｕｓ认证 ： 本产品是通过国际第三方产品安全测试和认证，符合美国标准的高质量产品。
使用上的注意
|
１
|
如果在负载运作期间停止泵，然后立即重新启动，则可能无法重新启动。
在这种情况下，将泵内部恢复到大气压。 |
|
２
|
请不要吸入腐蚀性气体，有机溶剂，液体和可冷凝气体（如水蒸气）。
另外，请确保污垢和灰尘不会进入泵内部。 |
|
３
|
泵启动时会有大电流流过。
在短时间内频繁打开和关闭泵电源可能会导致问题。 不要经常频繁打开/关闭电源。 |
|
４
|
仅供室内使用
请勿安装在下雨或淹水的地方或室外。 |

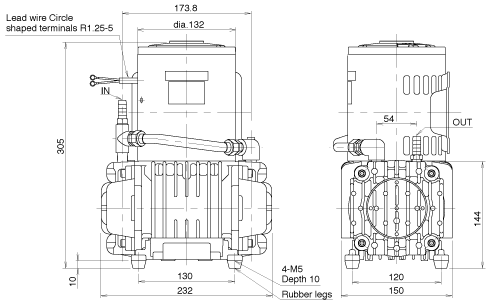

尺寸图
排气速度曲线
