油回转真空泵
耐腐蚀规格
GCD-051X
ULVAC
打印・
保存产品手册
保存产品手册
关于GCD-051X的介绍、购买、商讨
GCD系列为直接驱动式油旋片真空泵、可用于有毒和腐蚀性气体的排气、是化学、制药应用中的理想产品。
气体接触部件的表面进行了化学处理。
从50L到200L/min有三种不同规格可选择。
气体接触部件的表面进行了化学处理。
从50L到200L/min有三种不同规格可选择。
特点
- 气体接触面已做表面处理，可适用于化学气体。
- 可连接油过滤系统。
- 低噪音低震动。
- 安装了防回流机构，在因停电而停止时，可以防止油流回真空室。
- 安装了强制供油机构，排气速度稳定。
- 大气压下可运作。
- 通过内部零件上的定位销，连接法兰部件更容易。
规格
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
※1：极限压力是皮拉尼真空计的测量值
（McLeod真空计测量时、对于极限力为1.3 Pa或更低的泵，该值低一位数。）
※2：不包括电源插头和电源线。
（McLeod真空计测量时、对于极限力为1.3 Pa或更低的泵，该值低一位数。）
※2：不包括电源插头和电源线。
对应规格／电压
|
●：标准、○：可选对应、－：不可对应
※关于安全防爆电机，请咨询我们。
使用上的注意
1 油在运行时会恶化，成为性能不良的因素。
如果确认到油减少或污染，请定期添加和更换。
2 泵中装有防回流阀，以防止泵在停止时回流。
当泵长时间停止时，请将吸入侧置于大气压力下。
3 如果在高压下运行，则在排气侧会产生油雾。
建议使用油雾分离器防止油雾飞溅。
4 排气气体的特性和量可能会影响泵的寿命。
特别是氨和硫酸等耐腐蚀性气体，可能会显著缩短寿命。
5 不适合在1kPa或更高的高排气压力下连续运作。
6 存在爆炸的风险。 运转时切勿堵塞出口或使用安装在出口侧的设备阻止气体通过。
否则，泵内部压力增加会导致爆炸，油位计弹出或电机过载。
7 一些部件是由碳制成的。
运转时，由于碳部件的磨损粉末，油会变成黑色。
但不会影响泵的性能和使用寿命。
8 泵的内部部件使用了氟橡胶材料。
有一些氟化橡胶材料不具有耐化学性
特别要注意以下化学品。
氨，丙酮，环氧乙烷，乙二胺，醋酸锌，乙酸戊酯，醋酸铝，乙酸异丙酯，乙酸乙酯，醋酸铅，醋酸钙，醋酸溶纤剂，醋酸镍，乙酸丁酯，乙酸丙酯，乙酸甲酯，硝基乙烷，硝基丙烷，硝基甲烷，氟利昂。

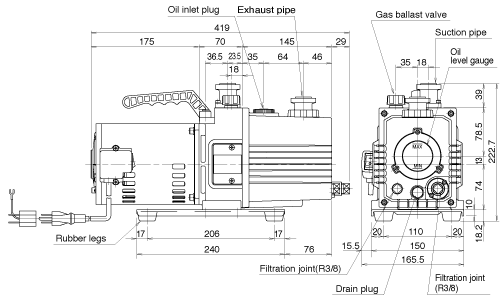

尺寸图

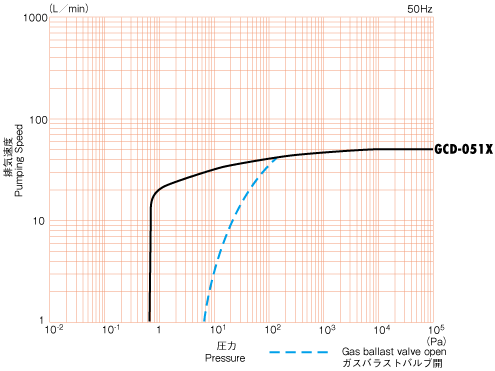

排气速度曲线
