油回转真空泵
耐腐蚀规格 Model:GCD-136X

ULVAC

打印・
保存产品手册

关于Model:GCD-136X的介绍、购买、商讨

点击这里联系我们

"Model:GCD"为直接驱动式油旋片真空泵、可用于有毒和腐蚀性气体的排气、是化学、制药应用中的理想产品。
气体接触部件的表面进行了化学处理。
从50L到200L/min有三种不同规格可选择。

特点

气体接触面已做表面处理，可适用于化学气体。
可连接油过滤系统。
低噪音低震动
安装了防回流机构，在因停电而停止时，可以防止油流回真空室。
安装了强制供油机构，排气速度稳定。
大气压下可运作。
通过内部零件上的定位销，连接法兰部件更容易。

规格

		Unit	50Hz	60Hz
有效排气速度		L/min	135	162
极限压力^※1	G.V.Closed	Pa	0.67
	G.V.Open		6.7
使用电动机^※2			単相, 100V, 400W, 4P
全负荷电流		A	7.7	6.1
油量		mL	1,000
使用油			SO-M
重量		kg	25.4
吸气管径		mm	KF-25
使用环境温度范围		℃	7～40
最大尺寸		mm	170(W)×493(L)×241.1(H)

※1：极限压力是皮拉尼真空计的测量值
　　　（McLeod真空计测量时、对于极限力为1.3 Pa或更低的泵，该值低一位数。）
※2：不包括电源插头和电源线。

对应规格／电压

型号	认证規格^※	ＣＥ自我宣言	1Φ 100V	1Φ 115V	1Φ 200V	1Φ 220V	1Φ 230V	3Φ 200V

GCD-136X	－	－	●	－	○	○	-	○

●：标准、○：可选对应、－：不可对应
※关于安全防爆电机，请咨询我们。

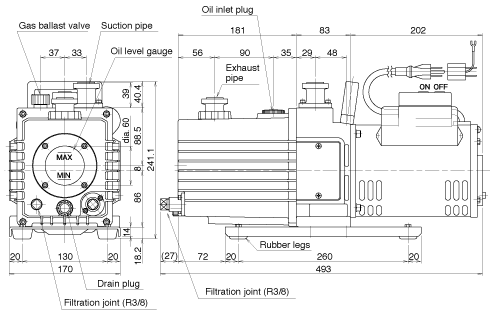

尺寸图

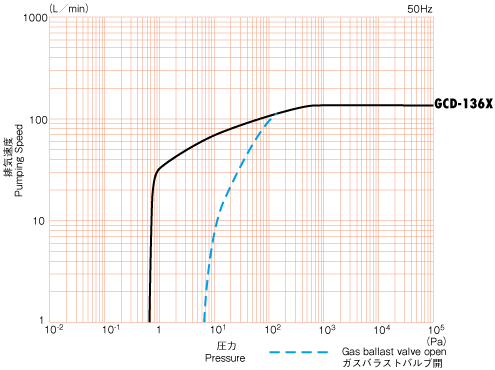

排气速度曲线
