油回转真空泵
高功能规格 GLD-137AA(日本产) / GLD-N137(中国产)

ULVAC

打印・
保存产品手册

关于GLD-137AA(日本产) / GLD-N137(中国产)的介绍、购买、商讨

点击这里联系我们

GLD系列拥有高性能、低振动、低噪声的特点。
还有多种功能、如气镇阀、防逆流机制、大号油液位计。
该系列还配备有宽电压马达、符合国际标准。

特点

两级排气系统与单级排气系统相比具有更低的压力（良好的真空）。
低噪音低震动。
安装了防回流机构，在因停电而停止时，可以防止油流回真空室。
安装了强制供油机构，排气速度稳定。
大气压下可运作。
通过内部零件上的定位销，连接法兰部件更容易。

规格

		Unit	50Hz	60Hz
有效排气速度		L/min	135	162
极限压力^※1	G.V.Closed	Pa	0.67
	G.V.Open		6.7
使用电动机^※2			3相, 200-240V／380-460V, 400W, 4P
全负荷电流		A	2.1 (200V) 、2.2 (220V) 2.3 (230V)、2.5 (240V) 1.3 (380V)、1.3 (400V) 1.4 (415V)	2.0 (200V)、1.9 (220V) 1.9 (230V)、2.0 (240V) 1.1 (380V)、1.1 (400V) 1.15 (440V)、1.2 (460V)
油量		mL	1,000
使用油			SMR-100
重量		kg	26
吸气管径		mm	KF-25
使用环境温度范围		℃	7～40
最大尺寸		mm	170(W)×485.5(L)×240(H)

※1：极限压力是皮拉尼真空计的测量值。
　　　（McLeod真空计测量时、对于极限力为1.3 Pa或更低的泵，该值低一位数。）
※2：不包括电源插头和电源线。

对应标准/电压

型号	认证标准^※	ＣＥ自我宣言	1Φ 100-120V	1Φ 200-240V	3Φ 200-240V	3Φ 380-460V
GLD-137AA	TUV	●	－	－	●	●

●：标准、○：可选对应、－：对应不可
※ＴＵＶ认证：本产品是通过国际第三方产品安全测试和认证，符合欧洲标准的高质量产品。

使用上的注意

1　真空泵油随着运作而变差，是导致泵性能不佳的原因之一。
请定期检查是否有油损和污染，以及重新加注和更换。

2　防回流阀机构在电源故障等紧急时防止泵油回流到真空槽。
长时间停止后，将真空侧恢复到大气压。

3　排气口的油烟（油雾）尤其容易在大气压附近产生。

4　没有内置电机保护功能。
请用电动机断路器保护电动机。

5　不适合在10kPa或更高的高吸入压力下连续操作。

6　泵的内部压力可能升高，导致泵体爆裂，弹出油位计或电机过载。

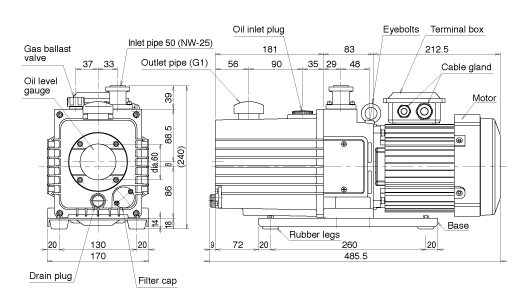

尺寸图

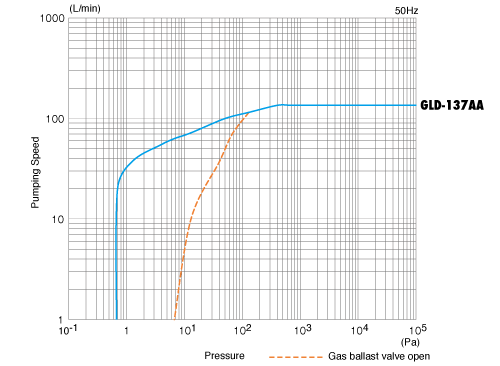

排气速度曲线
