摇动活塞型干泵 DOP-120SY

ULVAC

打印・
保存产品手册

关于DOP-120SY的介绍、购买、商讨

点击这里联系我们

活塞干式真空泵通过气缸内皮碗密封的往复运动来形成真空状态。

特点

结构紧凑，排气量大。
气体接触区域不使用油的干式真空泵。
丰富的产品阵容可满足不同的应用需求。
内置自动复位型热保护器等安全设计。
大气压下可运作。
全压力范围可连续运作。
结构简单，维护方便。

用途

真空吸盘，真空镊子。
自动设备上的吸附和转移。
真空包装印刷机。
贴片机。
医疗设备。
氧气发生器。

规格

	Unit	50Hz	60Hz
有效排气速度	L/min	120	140
极限压力^※1	Pa (kPa)	8.0×10³（-93.3）
使用电动机^※2		三相、200-220V、120W、4Ｐ
全负荷电流	A	1.4/1.6(200V/220V)	1.4
重量	kg	6.4
吸/排出孔（内螺纹尺寸）	mm	（Ｒｃ1/4）
使用环境温度范围	℃	7～40
最大尺寸	mm	139.5(W)×255(L)×167（H)

※1：极限压力如（）真空计显示。
※2：不包括电源插头和电源线。

对应标准/电压

型号	认证标准^※	ＣＥ自我宣言	3Φ200-220Ｖ
DOP-120SY	TUV ・cTUVus	●	●
DOP-120SX	TUV ・cTUVus	●	●

※DOP-120SX / Y之间的唯一区别就是排气口的位置。

使用上的注意

1　如果在负载运作期间停止泵，然后立即重新启动，则可能无法重新启动。
在这种情况下，将泵内部恢复到大气压。

2　请不要吸入腐蚀性气体，有机溶剂，液体和可冷凝气体（如水蒸气）。
另外，请确保污垢和灰尘不会进入泵内部。

3　泵的滑动材料会在运行过程中磨损，产生磨损粉末。
此外，所使用的滑动材料对抗水性较弱，因此吸入水分则会加速磨损并缩短其寿命。
不要吸入水分和可冷凝气体（水蒸汽等）。

4　仅供室内使用。
请勿安装在下雨或淹水的地方或室外。

尺寸图

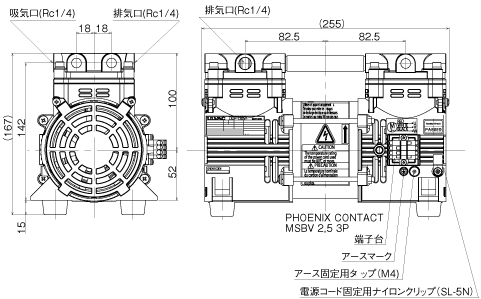

DOP-120SY

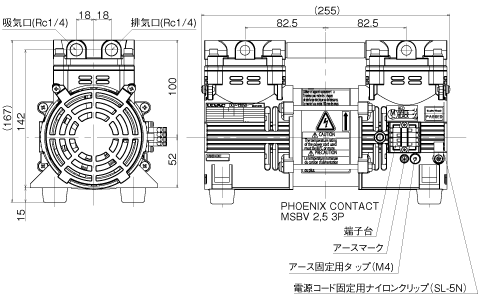

DOP-120SX

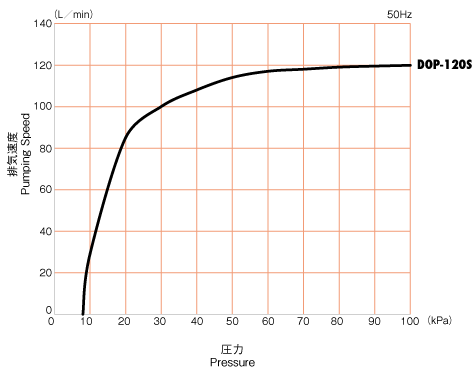

排气速度曲线
