摇动活塞型干泵

DOP-400SB

アルバック

活塞干式真空泵通过气缸内皮碗密封的往复运动来形成真空状态。
泵速体积越大、泵机扬程数越高。

特点

结构紧凑，排气量大。
气体接触区域不使用油的干式真空泵。
丰富的产品阵容可满足不同的应用需求。
内置自动复位型热保护器等安全设计。
大气压下可运作。
可全压力范围内连续运转。
结构简单，维护方便。

用途

真空吸盘，真空镊子。
半导体行业。（处理机，贴片机）
FPD行业。（压合机）
印刷机。
注塑成型。
吸附和转移。

规格

	Unit	50Hz	60Hz
有效排气速度	L/min	400	440
极限压力^※1	Pa (kPa)	12.0×10³ （-89.3）
使用电动机^※2		3相、200-220V、400W、4P
全负荷电流	A	2.4	2.8
重量	kg	23.0
吸/排出孔（内螺纹尺寸）	mm	适用管外径Φ16 (Rc1/2)
使用环境温度范围	℃	0～40
最大尺寸	mm	316(W)×434(L)×231(H)

※1：极限压力如（）真空计显示。
※2：不包括电源插头和电源线。

对应标准/电压

型号	认证标准^※	ＣＥ自我宣言	1Φ 100V	1Φ 200V	3Φ 200-220V
DOP-400SB	TUV・cTUVus	●	－	－	●

●：标准、○：可选对应、－：对应不可
※ＴＵＶ认证：本产品是通过国际第三方产品安全测试和认证，符合欧洲标准的高质量产品。
※ｃＴＵＶｕｓ认证：本产品是通过国际第三方产品安全测试和认证，符合美国标准的高质量产品。

使用上的注意

1　如果在负载运作期间停止泵，然后立即重新启动，则可能无法重新启动。
在这种情况下，将泵内部恢复到大气压。

2　请不要吸入腐蚀性气体，有机溶剂，液体和可冷凝气体（如水蒸气）。
另外，请确保污垢和灰尘不会进入泵内部。

3　泵的滑动材料会在运行过程中磨损，产生磨损粉末。
此外，所使用的滑动材料对抗水性较弱，因此吸入水分则会加速磨损并缩短其寿命。
不要吸入水分和可冷凝气体（水蒸汽等）。

4　仅供室内使用。
请勿安装在下雨或淹水的地方或室外。

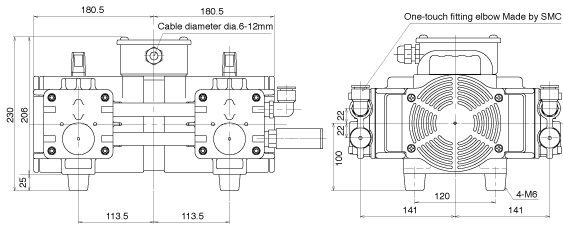

尺寸图

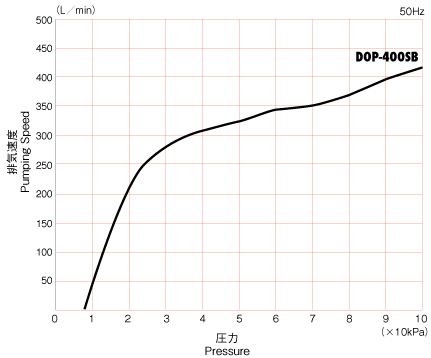

排气速度曲线
