摇动活塞型干泵

DOP-40D

ULVAC

活塞干式真空泵通过气缸内皮碗密封的往复运动来形成真空状态。

特点

  • 结构紧凑,排气量大。
  • 气体接触区域不使用油的干式真空泵。
  • 丰富的产品阵容可满足不同的应用需求。
  • 内置自动复位型热保护器等安全设计。
  • 大气压下可运作。
  • 全压力范围可连续运作。
  • 结构简单,维护方便。

用途

  • 真空吸盘,真空镊子。
  • 自动设备上的吸附和转移。
  • 真空包装印刷机。
  • 贴片机。
  • 医疗设备。
  • 氧气发生器。

规格


Unit 50Hz 60Hz
有效排气速度
L/min 40 44
极限压力※1
Pa (kPa) 1.2×103 (-100.1)
使用电动机※2
  单相, 100V, 210W, 4P, 电容器运作
全负荷电流
A 3.2 3.9
重量
kg 7.0
吸/排出孔(内螺纹尺寸)
mm O.D.Φ9×I.D.Φ5 (Rc 1/4)
使用环境温度范围
7~40
最大尺寸
mm 160(W)×270(L)×179(H)
※1:极限压力如()真空计显示。
※2:不包括电源插头和电源线。

对应标准/电压

型号 认证标准 CE自我宣言
100V

115V

200V

220V

230V
DOP-40D
●:标准、○:可选对应、-:对应不可

使用上的注意

1 如果在负载运作期间停止泵,然后立即重新启动,则可能无法重新启动。
在这种情况下,将泵内部恢复到大气压。

2 请不要吸入腐蚀性气体,有机溶剂,液体和可冷凝气体(如水蒸气)。
另外,请确保污垢和灰尘不会进入泵内部。

3 泵的滑动材料会在运行过程中磨损,产生磨损粉末。
此外,所使用的滑动材料对抗水性较弱,因此吸入水分则会加速磨损并缩短其寿命。
不要吸入水分和可冷凝气体(水蒸汽等)。

4 仅供室内使用。
请勿安装在下雨或淹水的地方或室外。

5 将泵固定在设备等上时,请务必安装防振橡胶。
防振橡胶的安装螺钉尺寸为M5 x P0.8。
另外,安装在泵侧的防振橡胶螺钉的长度不应超过10毫米。

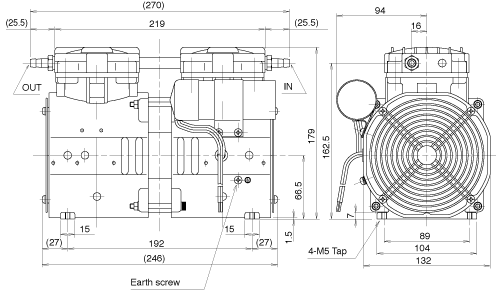

尺寸图

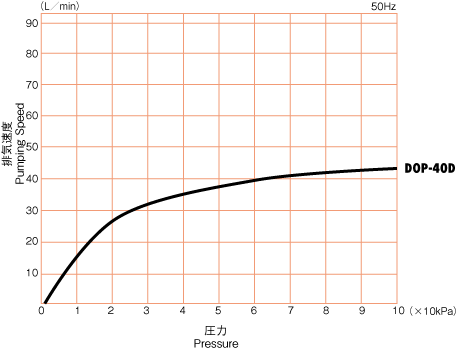

排气速度曲线
