涡旋式干泵 Model:DISL-102
ULVAC
打印・
保存产品手册
保存产品手册
关于Model:DISL-102的介绍、购买、商讨
单绕式涡旋泵含轨道螺旋和固定螺旋各1个。
比"Model:DIS"对灰尘与水蒸气的处理能力强、适合工业用。
比"Model:DIS"对灰尘与水蒸气的处理能力强、适合工业用。
特点
- 结构紧凑，排气量大。
- 干式真空泵的最高压力水平。
- 内置自动复位型热保护器（单相用）安全设计。
- 通过空气冲洗抑制水分凝结。
用途
- 挑拣和搬送系统
- 清洁和干燥
- 脱气 / 重塑
- 包装
规格
| Unit | 50Hz | 60Hz | |
| 设计排气速度度 | L/min | 100 | 120 |
| 极限压力 | Pa | 20 | |
| 使用电动机※ | 单相, 100/115/200/230V, 300W, 2P, 电容器启动・运作 | ||
| 全负荷电流 | A | 2.6/1.3/1.4 | 2.9/2.8/1.6/1.4 |
| （100/200/230V） | （100/115/200/230V） | ||
| 重量 | kg | 17 | |
| 吸气口径 | KF-25 | ||
| 排气口径 | KF-16 | ||
| 使用环境温度范围 | ℃ | 5～40 | |
| 水蒸气处理量 | g/day | 100 以下 (※AF 開時) | |
| 最大尺寸 | mm | 221(W)×380(L)×218(H) | |
※：不包括电源插头和电源线。
※：AF = Air Flash
空气冲洗操作不仅排出残留在泵中的水，而且还具有恢复极限力的效果。
※：AF = Air Flash
空气冲洗操作不仅排出残留在泵中的水，而且还具有恢复极限力的效果。
对应标准/电压
| 型号 | 认证标准※ | ＣＥ自我宣言 | 1Φ 100V系 |
1Φ 200V系 |
3Φ 200V系 |
3Φ 400V系 |
| DISL-102 | cTUV | ● | ● （可以通过更换端子板切换） |
－ | － | |
●：标准、○：可选对应、－：对应不可
※ｃＴＵＶｕｓ认证 ： 本产品是通过国际第三方产品安全测试和认证，符合美国标准的高质量产品。
※ｃＴＵＶｕｓ认证 ： 本产品是通过国际第三方产品安全测试和认证，符合美国标准的高质量产品。
使用上的注意
|
１
|
粉末和生成物吸入会导致泵损坏。
请使用吸气阱。 |
|
２
|
吸入有害气体如爆炸性气体，易燃气体，有毒气体，腐蚀性气体，有机溶剂气体等，可能会因气体本身，爆炸或火灾而导致泵故障。
|

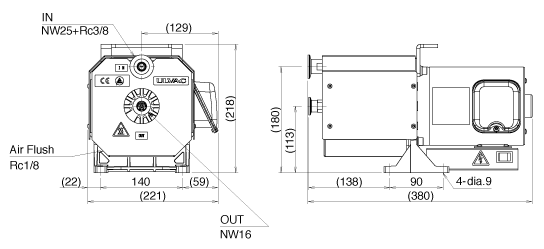

尺寸图

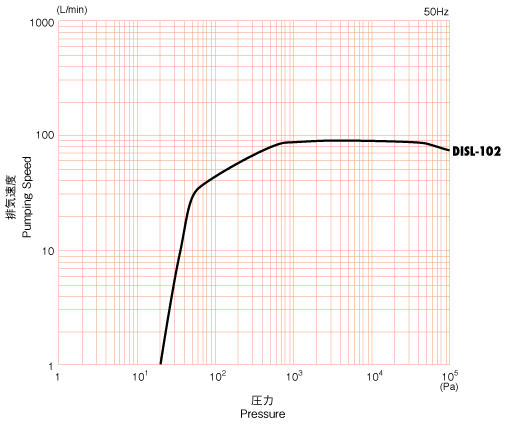

排气速度曲线
