有機溶剤や腐食性ガスの吸引に対応
ダイアフラム型ドライ真空ポンプ
ケミカルタイプ
DTC-120
アルバック
カタログを印刷・
保存する
保存する
DTC-120の導入・購入・検討について
ゴムの薄膜(ダイアフラム)の往復運動によって真空排気をする真空ポンプです。構造が単純で取り扱いが容易です。 DTCシリーズは高耐蝕性タイプです。
特長
- 有機溶剤や腐食性ガスの吸引に対応した、ドライ真空ポンプのケミカルタイプ。
- 自動復帰型サーマルプロテクター内蔵による安全設計。
- 大気圧から作動が可能。
- シンプル構造で、メンテナンスが容易。
- DTC-120は、外国為替及び外国貿易法の規定により戦略物資等輸出規制品に該当。
仕様
| 項目 | 単位 | 50Hz | 60Hz |
| 実行排気速度 | L/min | 120 | 140 |
| 到達圧力 | Pa | 1.0×103 | |
| kPa | -100.3 *1 | ||
| モータ出力 | W | 400 | |
| 質量 | kg | 27.5 | |
| 吸・排気口 | mm | O.D.φ16×I.D.φ10 (G 1/2) | |
| 使用雰囲気温度範囲 | ℃ | 0～40 | |
| 最大寸法 | mm | 203(W) × 411(L) × 300(H) | |
| RoHS対応 | ● | ||
*1：単位が[kPa]の到達圧力はゲージ圧表示です。
対応規格／電圧
| 電源電圧 | 認証規格 | 備考 |
| 1φ100V | ― | |
| 1φ100V | CE, TUV, cTUVus | DTC-120D |
| 1φ115V | CE, TUV, cTUVus | DTC-120E |
| 1φ200V | CE, TUV, cTUVus | DTC-120F |
| 1φ220-230V | CE, TUV, cTUVus | DTC-120G |
■ TUV認証は、製品安全試験・認証を行う国際的な第三者機関の審査により欧州規格に適合した高品質の製品です。
使用上の注意
- 負荷運転時にポンプを停止し、直後に再度運転する場合、再起動しない事があります。この場合はポンプ内部を大気圧に戻してください。
- ゴミやホコリ等がポンプ内に入らないようにしてください。吸入する気体に水分、ゴミ等が混入する場合はそれらを取り除く必要があります。
- 屋内専用の真空ポンプです。雨や水のかかるような場所や屋外には設置しないでください。
- 大気圧付近で長時間運転すると短期間でポンプが故障する可能性があります。
- 外国為替及び外国貿易法の規定により、戦略物資等輸出規制品に該当します。日本国外に持ち出す際は日本国政府の輸出許可申請等の必要な手続きお取りください。
- 本機を廃棄する場合は、該当貨物及び技術文書を完全に破砕するなどして、違法に輸出されないよう必要な措置を講じてください。

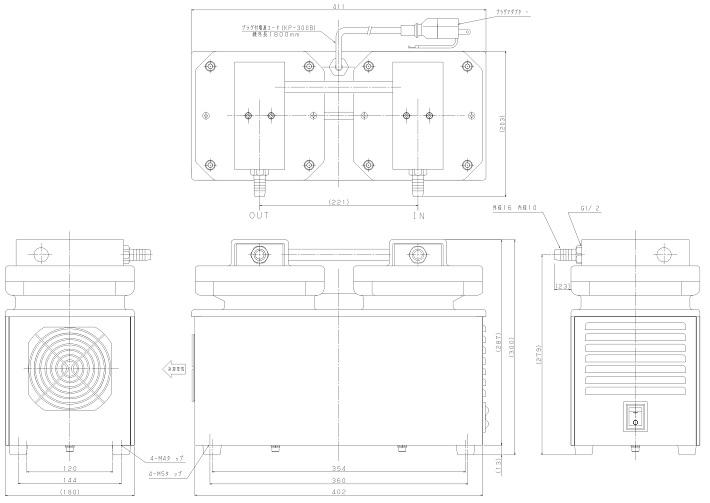

寸法図

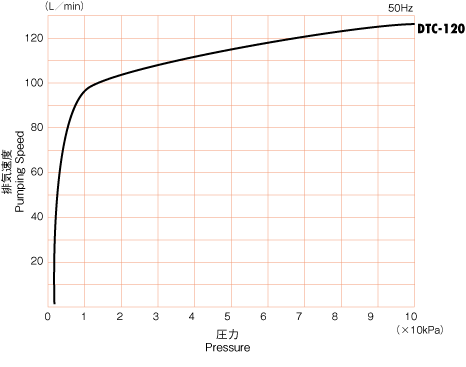

排気速度曲線
