到達圧力性能を向上
ダイアフラム型ドライ真空ポンプ
高真空タイプ
Model: DAU-100
アルバック
カタログを印刷・
保存する
保存する
Model: DAU-100の導入・購入・検討について
高真空タイプ / ３段排気方式 / サーマルプロテクター内蔵 / プラグ付き電源コード / スイッチ付き
特長
- 接ガス部に油を使用していないドライタイプの真空ポンプ。
- 到達圧力性能を向上させた、ドライ真空ポンプの高真空タイプ。
- ターボ分子ポンプの補助ポンプに使用可能。
- 自動復帰型サーマルプロテクター内蔵による安全設計。
- 大気圧から作動が可能。
- シンプル構造で、メンテナンスが容易。
仕様
| Unit | 50Hz | 60Hz | |
| 実効排気速度 | L/min | 100 | 110 |
| 到達圧力※1 | Pa (kPa) | 266 （-101.1） | |
| 使用電動機 | 単相, 100V, 300W, 4P, コンデンサ運転 | ||
| 全負荷電流 | A | 6.2 | 5.5 |
| 質量 | kg | 24 | |
| 吸・排気口径 | mm | KF-16 | |
| 使用雰囲気温度範囲 | ℃ | 7～40 | |
| 最大寸法 | mm | 190(W)×437(L)×310(H) | |
※1：到達圧力の（ ）内はゲージ圧表示となります。
対応規格／電圧
| Model | 認証規格 | ＣＥ 自己宣言 |
1Φ 100V |
1Φ 115V |
1Φ 200V |
1Φ 220V |
1Φ 230V |
| DAU-100 | － | － | ● | － | ○ | － | － |
●：標準、○：オプション対応、－：対応不可
使用上の注意
|
１
|
腐食性ガス、有機溶剤、液体及び凝縮性ガス（水蒸気等）は吸引しないでください。
また、ゴミやホコリ等がポンプ内に入らないようにしてください。 |
|
２
|
屋内専用のポンプです。
雨や水のかかるような場所や屋外には設置しないでください。 |

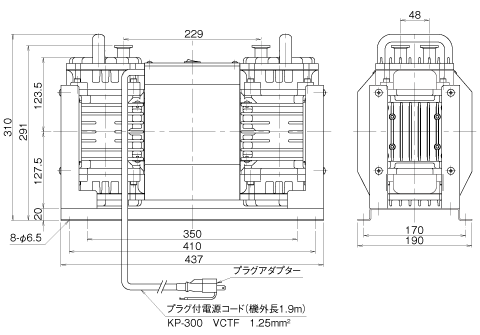

寸法図

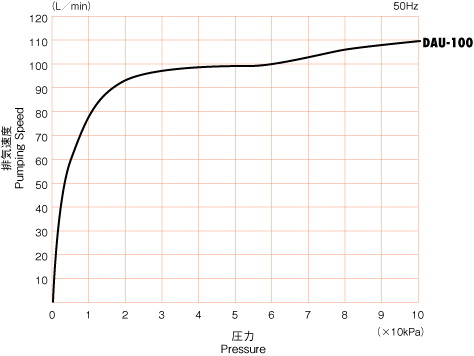

排気速度曲線
