到達圧力性能を向上
ダイアフラム型ドライ真空ポンプ
高真空タイプ
Model: MD4UNT
アルバック
カタログを印刷・
保存する
保存する
Model: MD4UNTの導入・購入・検討について
高真空タイプ ／ ３段排気方式 / サーマルプロテクター内蔵 / プラグ付き電源コード / スイッチ付き
特長
- 接ガス部に油を使用していないドライタイプの真空ポンプ。
- 到達圧力性能を向上させた、ドライ真空ポンプの高真空タイプ。
- ターボ分子ポンプの補助ポンプに使用可能。
- 自動復帰型サーマルプロテクター内蔵による安全設計。
- 大気圧から作動が可能。
- シンプル構造で、メンテナンスが容易。
仕様
| Unit | 50Hz | 60Hz | |
| 実効排気速度 | L/min | 60 | 70 |
| 到達圧力※1 | Pa (kPa) | 100 （-101.2） | |
| 使用電動機 | 単相, 100～230V（デュアルボルテージ）, 250W, 4P, | ||
| コンデンサ始動・運転 | |||
| 全負荷電流 | A | 5.7/3.0 | 5.7/5.7/3.0 |
| （100～115/200～230V） | （100～115/120/200～230V） | ||
| 吸気口径 | KF-16 | ||
| 排気口径 | サイレンサー付 | ||
| 質量 | kg | 16.4 | |
| 使用雰囲気温度範囲 | ℃ | 10～40 | |
| 最大寸法 | mm | 239(W)×325(L)×198(H) | |
※1：到達圧力の（ ）内はゲージ圧表示となります。
対応規格／電圧
| Model | 認証規格 | ＣＥ 自己宣言 |
1Φ 100～120V |
1Φ 200～230V |
3Φ 200V |
3Φ 220V |
| MD4UNT | － | ● | ● | ● | － | － |
●：標準、○：オプション対応、－：対応不可
使用上の注意
|
１
|
負荷運転時にポンプを停止し、直後に再度運転する場合、再起動しない事があります。
この場合はポンプ内部を大気圧に戻してください。 |
|
２
|
腐食性ガス、有機溶剤、液体及び凝縮性ガス（水蒸気等）は吸引しないでください。
また、ゴミやホコリ等がポンプ内に入らないようにしてください。 |
|
３
|
大気圧付近での長時間運転はしないでください。
|
|
４
|
出荷時の電圧は230Vに設定しています。
100V系にてご使用の場合は、電圧切替えスイッチを100X系に切替えください。 電圧切替えは必ずポンプを主電源から外した状態で実施ください。 |
|
５
|
200V系でご使用の際には、お客様にて付属の100V用電源コードの先端を切断し、使用状況に適した先端処理を実施ください。
先端プラグの最大使用電圧は125Vのため、200V系では使用できません。 |

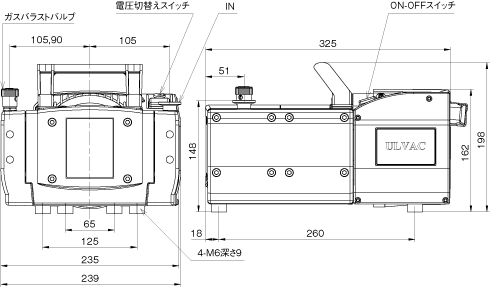

寸法図

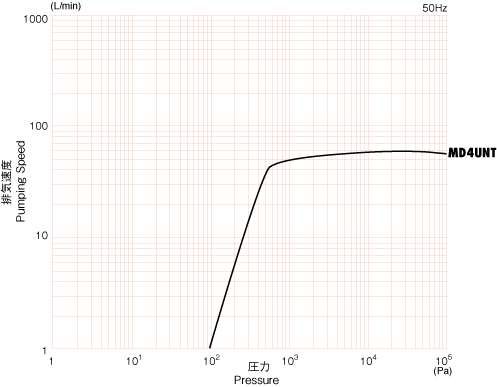

排気速度曲線
