有機溶剤や腐食性ガスの吸引に対応・到達圧力性能を向上
ダイアフラム型ドライ真空ポンプ
高真空・ケミカルタイプ
Model: DTU-20
アルバック
カタログを印刷・
保存する
保存する
Model: DTU-20の導入・購入・検討について
高真空ケミカルタイプ / ３段排気方式 / サーマルプロテクター内蔵 / プラグ付き電源コード / スイッチ付き
特長
- 有機溶剤や腐食性ガスの吸引に対応した、ケミカルタイプ。
- 到達圧力性能を向上させた、ドライ真空ポンプの高真空タイプ。
- 自動復帰型サーマルプロテクター内蔵による安全設計。
- 大気圧から作動が可能。
- シンプル構造で、メンテナンスが容易。
仕様
| Unit | 50Hz | 60Hz | |
| 実効排気速度 | L/min | 20 | 23 |
| 到達圧力※1 | Pa (kPa) | 200 （-101.1） | |
| 使用電動機 | 単相, 100V, 80W, 4P, コンデンサ運転 | ||
| 全負荷電流 | A | 1.46 | |
| 質量 | kg | 7.5 | |
| 吸・排気口径（メネジサイズ） | mm | O.D.Φ10×I.D.Φ6 (Rc 1/8) | |
| 使用雰囲気温度範囲 | ℃ | 5～40 | |
| 最大寸法 | mm | 161(W)×327(L)×217(H) | |
※1：到達圧力の（ ）内はゲージ圧表示となります。
対応規格／電圧
| Model | 認証規格※ | ＣＥ 自己宣言 |
1Φ 100V |
1Φ 115V |
1Φ 200V |
1Φ 220V |
1Φ 230V |
| DTU-20 | － | － | ● | ○ | ○ | ○ | ○ |
| DTU-20A | TUV・cTUVus | ● | ● | － | － | － | － |
| DTU-20B | TUV・cTUVus | ● | － | ● | － | － | － |
| DTU-20C | TUV・cTUVus | ● | － | － | ● | － | － |
| DTU-20D | TUV・cTUVus | ● | － | － | － | ● | － |
| DTU-20E | TUV・cTUVus | ● | － | － | － | － | ● |
●：標準、○：オプション対応、－：対応不可
※ＴＵＶ認証 ： 製品安全試験・認証を行う国際的な第三者機関の審査により、欧州規格に適合した高品質の製品です。
※ｃＴＵＶｕｓ認証 ： 製品安全試験・認証を行う国際的な第三者機関の審査により、カナダ規格および米国規格に適合した高品質の製品です。
※ＴＵＶ認証 ： 製品安全試験・認証を行う国際的な第三者機関の審査により、欧州規格に適合した高品質の製品です。
※ｃＴＵＶｕｓ認証 ： 製品安全試験・認証を行う国際的な第三者機関の審査により、カナダ規格および米国規格に適合した高品質の製品です。
使用上の注意
|
１
|
負荷運転時にポンプを停止し、直後に再度運転する場合、再起動しない事があります。
この場合はポンプ内部を大気圧に戻してください。 |
|
２
|
ゴミやホコリ等がポンプ内に入らないようにしてください。
吸入する気体に水分、ゴミ等が混入する場合はそれらを取り除く必要があります。 |
|
３
|
屋内専用のポンプです。
雨や水のかかるような場所や屋外には設置しないでください。 |

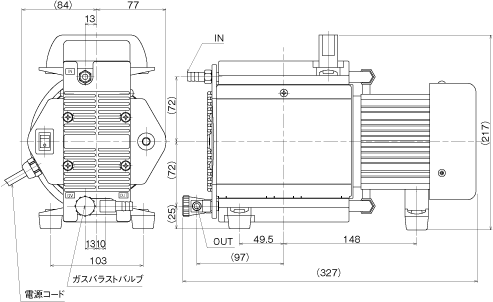

寸法図

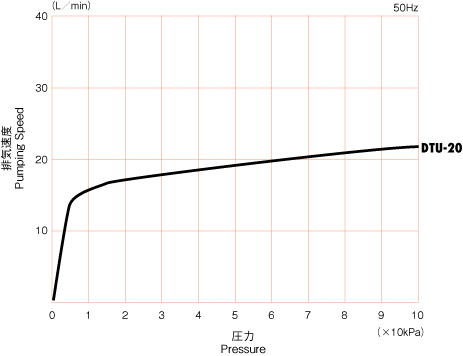

排気速度曲線
