有機溶剤や腐食性ガスの吸引に対応・到達圧力性能を向上
ダイアフラム型ドライ真空ポンプ
高真空・ケミカルタイプ
Model: MD4UCNT
アルバック
カタログを印刷・
保存する
保存する
Model: MD4UCNTの導入・購入・検討について
高真空ケミカルタイプ / ３段排気方式 / サーマルプロテクター内蔵 / プラグ付き電源コード / スイッチ付き
特長
- 有機溶剤や腐食性ガスの吸引に対応した、ケミカルタイプ。
- 到達圧力性能を向上させた、ドライ真空ポンプの高真空タイプ。
- 自動復帰型サーマルプロテクター内蔵による安全設計。
- 大気圧から作動が可能。
- シンプル構造で、メンテナンスが容易。
仕様
| Unit | 50Hz | 60Hz | |
| 実効排気速度 | L/min | 50 | 60 |
| 到達圧力※1 | Pa (kPa) | 150 （-101.2） | |
| 使用電動機 | 単相, 100～230V（デュアルボルテージ）, 250W, 4P, | ||
| コンデンサ始動・運転 | |||
| 全負荷電流 | A | 5.7/3.0 | 5.7/5.7/3.0 |
| （100～115/200～230V） | （100～115/120/200～230V） | ||
| 吸気口径 | mm | O.D.Φ11×I.D.Φ6.5 | |
| 排気口径 | mm | O.D.Φ11×I.D.Φ6.5 | |
| 質量 | kg | 14.3 | |
| 使用雰囲気温度範囲 | ℃ | 10～40 | |
| 最大寸法 | mm | 243(W)×325(L)×198(H) | |
※1：到達圧力の（ ）内はゲージ圧表示となります。
対応規格／電圧
| Model | 認証規格 | ＣＥ 自己宣言 |
1Φ 100-120V |
1Φ 200-230V |
3Φ 200V |
3Φ 220V |
| MD4UCNT | － | ● | ● | ● | － | － |
●：標準、○：オプション対応、－：対応不可
使用上の注意
|
１
|
負荷運転時にポンプを停止し、直後に再度運転する場合、再起動しない事があります。
この場合はポンプ内部を大気圧に戻してください。 |
|
２
|
耐食性仕様となっていますが、例外的に溶融アルカリ金属や高温下でのフッ素及びある種のフッ素化合物に対して耐食性を発揮できないことがあります。
|
|
３
|
大気圧付近での長時間運転はしないでください。
|
|
４
|
出荷時の電圧は230Vに設定しています。
100V系にてご使用の場合は、電圧切替えスイッチを100V系に切替えください。 電圧切替えは必ずポンプを主電源から外した状態で実施ください。 |
|
５
|
200V系でご使用の際には、お客様にて付属の100V用電源コードの先端を切断し、使用状況に適した先端処理を実施ください。
先端プラグの最大使用電圧は125Vのため、200V系では使用できません。 |

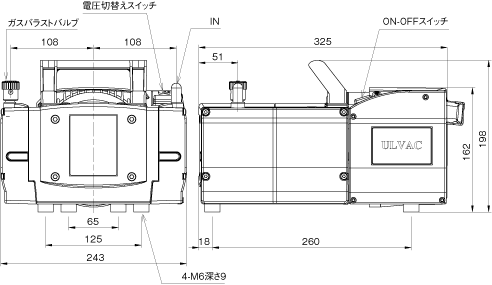

寸法図

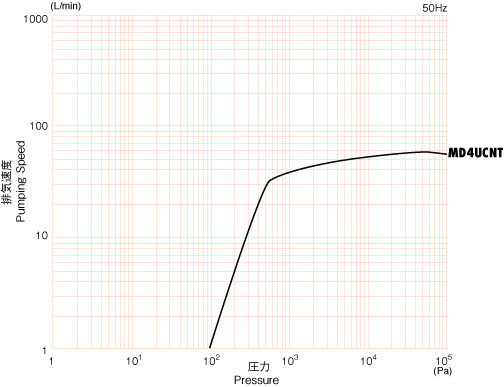

排気速度曲線
