ダイアフラム型ドライ真空ポンプ
スタンダードタイプ（2段型）
Model: DA-15D
アルバック
カタログを印刷・
保存する
保存する
Model: DA-15Dの導入・購入・検討について
スタンダードタイプ / ２段排気方式 / サーマルプロテクター内蔵 / プラグ付き電源（スイッチ付き）コード
特長
- 豊富な実績を持ち、低価格を実現したドライ真空ポンプのスタンダードタイプ。
- 接ガス部に油を使用していないドライタイプの真空ポンプ。
- 用途に合わせて選べる豊富なラインナップ。
- ２段排気方式は、１段排気方式より低い圧力（良い真空）。
- 自動復帰型サーマルプロテクター内蔵による安全設計。
- 大気圧から作動が可能。
- シンプル構造で、メンテナンスが容易。
仕様
| Unit | 50Hz | 60Hz | |
| 実効排気速度 | L/min | 12 | 15 |
| 到達圧力※1 | Pa (kPa) | 6.65×103 （-94.7） | |
| 使用電動機 | 単相, 100V, 39/43W, 4P, コンデンサ運転 | ||
| 全負荷電流 | A | 0.79 | 0.82 |
| 質量 | kg | 3.9 | |
| 吸・排気口径 | mm | O.D.Φ9×I.D.Φ5 | |
| 使用雰囲気温度範囲 | ℃ | 7～40 | |
| 最大寸法 | mm | 132(W)×203(L)×182(H) | |
※1：到達圧力の（ ）内はゲージ圧表示となります。
対応規格／電圧
| Model | 認証規格 | ＣＥ自己宣言 | 1Φ 100V |
1Φ 115V |
1Φ 200V |
1Φ 220V |
| DA-15D | － | － | ● | － | ○ | ○ |
●：標準、○：オプション対応、－：対応不可
使用上の注意
|
１
|
負荷運転時にポンプを停止し、直後に再度運転する場合、再起動しない事があります。
この場合はポンプ内部を大気圧に戻してください。 |
|
２
|
腐食性ガス、有機溶剤、液体及び凝縮性ガス（水蒸気等）は吸引しないでください。
また、ゴミやホコリ等がポンプ内に入らないようにしてください。 |
|
３
|
長時間の連続運転はポンプ寿命を縮めます。
ダイアフラムの交換は3,000時間を目安に実施してください。 また、中間圧力での連続使用は避けてください。 |
|
４
|
屋内専用のポンプです。雨や水のかかるような場所や屋外には設置しないでください。
|
寸法図

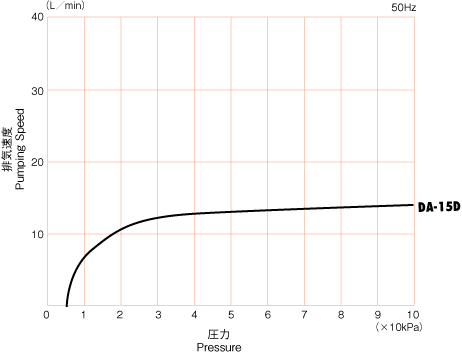

排気速度曲線
