ダイアフラム型ドライ真空ポンプ
スタンダードタイプ（2段型）
DA-20D
アルバック
カタログを印刷・
保存する
保存する
DA-20Dの導入・購入・検討について
スタンダードタイプ / ２段排気方式 / サーマルプロテクター内蔵 / プラグ付き電源コード / スイッチ付き
特長
- 豊富な実績を持ち、低価格を実現したドライ真空ポンプのスタンダードタイプ。
- 接ガス部に油を使用していないドライタイプの真空ポンプ。
- 用途に合わせて選べる豊富なラインナップ。
- ２段排気方式は、１段排気方式より低い圧力（良い真空）。
- 自動復帰型サーマルプロテクター内蔵による安全設計。
- 大気圧から作動が可能。
- シンプル構造で、メンテナンスが容易。
- アンローダーバルブ（オプション）を内蔵することにより、ポンプ停止時にポンプ内部に大気を導入し、ポンプの起動特性が改善されます。
仕様
| Unit | 50Hz | 60Hz | |
| 実効排気速度 | L/min | 20 | 24 |
| 到達圧力※1 | Pa (kPa) | 5.33×103 （-96.0） （※ 9.33×103 (-92.0）） |
|
| 使用電動機 | 単相, 100V, 60W, 4P, コンデンサ運転 | ||
| 全負荷電流 | A | 1.6 | |
| 質量 | kg | 7.2 | |
| 吸・排気口径（メネジサイズ） | mm | O.D.Φ9×I.D.Φ5 (Rc 1/4) | |
| 使用雰囲気温度範囲 | ℃ | 7～40 | |
| 最大寸法 | mm | 118(W)×242(L)×178(H) | |
※ アンローダーバルブ（オプション）付の場合の到達圧力です。
※1：到達圧力の（ ）内はゲージ圧表示となります。
※1：到達圧力の（ ）内はゲージ圧表示となります。
対応規格／電圧
| 型 式 | 認証規格※ | ＣＥ 自己宣言 |
1Φ 100V |
1Φ 115V |
1Φ 200V |
1Φ 220V |
| DA-20D | － | － | ● | ○注） | ○ | ○注） |
| DA-20DA | TUV | ● | ● | － | － | － |
| DA-20DB | TUV | ● | － | ●注） | － | － |
| DA-20DC | TUV | ● | － | － | － | ●注） |
●：標準、○：オプション対応、－：対応不可
※ＴＵＶ認証 ： 製品安全試験・認証を行う国際的な第三者機関の審査により、欧州規格に適合した高品質の製品です。
注）購入ロット条件あり （台数については、お問合せください）
※ＴＵＶ認証 ： 製品安全試験・認証を行う国際的な第三者機関の審査により、欧州規格に適合した高品質の製品です。
注）購入ロット条件あり （台数については、お問合せください）
使用上の注意
1. 負荷運転時にポンプを停止し、直後に再度運転する場合、再起動しない事があります。
この場合はポンプ内部を大気圧に戻してください。
2. 腐食性ガス、有機溶剤、液体及び凝縮性ガス（水蒸気等）は吸引しないでください。
また、ゴミやホコリ等がポンプ内に入らないようにしてください。
3. 屋内専用のポンプです。
雨や水のかかるような場所や屋外には設置しないでください。

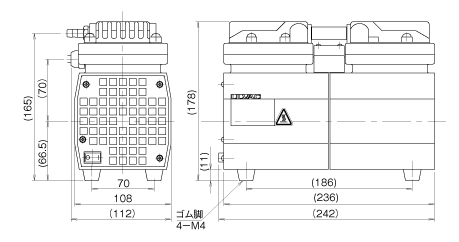

寸法図

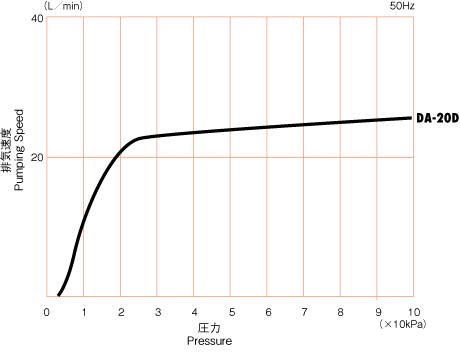

排気速度曲線
