ダイアフラム型ドライ真空ポンプ
スタンダードタイプ（2段型）
DA-30D
アルバック
カタログを印刷・
保存する
保存する
DA-30Dの導入・購入・検討について
スタンダードタイプ / ２段排気方式 / サーマルプロテクター内蔵 / プラグ付き電源コード / スイッチ付き
特長
- 豊富な実績を持ち、低価格を実現したドライ真空ポンプのスタンダードタイプ。
- 接ガス部に油を使用していないドライタイプの真空ポンプ
- 用途に合わせて選べる豊富なラインナップ。
- ２段排気方式は、１段排気方式より低い圧力（良い真空）。
- 自動復帰型サーマルプロテクター内蔵による安全設計。
- 大気圧から作動が可能。
- シンプル構造で、メンテナンスが容易。
仕様
|
|
Unit | 50Hz | 60Hz |
|
実効排気速度
|
L/min | 30 | 36 |
|
到達圧力※1
|
Pa (kPa) | 6.7×103 （-94.6） | |
|
使用電動機
|
単相, 100V, 200W, 4P, 分相始動 | ||
|
全負荷電流
|
A | 5.6 | 5.0 |
|
質量
|
kg | 11.0 | |
|
吸・排気口径（メネジサイズ）
|
mm | O.D.Φ9×I.D.Φ5 (Rc 1/4) | |
|
使用雰囲気温度範囲
|
℃ | 7～40 | |
|
最大寸法
|
mm | 212(W)×278(L)×224.5(H) | |
※1：到達圧力の（ ）内はゲージ圧表示となります。
対応規格／電圧
| 型 式 | 認証規格 | ＣＥ自己宣言 | 1Φ 100V |
1Φ 115V |
1Φ 200V |
1Φ 220V |
| DA-30D | － | － | ● | － | ○ | ○ |
●：標準、○：オプション対応、－：対応不可
使用上の注意
1. 負荷運転時にポンプを停止し、直後に再度運転する場合、再起動しない事があります。
この場合はポンプ内部を大気圧に戻してください。
2. 腐食性ガス、有機溶剤、液体及び凝縮性ガス（水蒸気等）は吸引しないでください。
また、ゴミやホコリ等がポンプ内に入らないようにしてください。
3. ポンプ始動時に大電流が流れます。
ポンプ電源のON／OFFを短時間で頻繁に行うと不具合が生じる場合があります。
短時間で頻繁な電源のON／OFFはしないでください。
4. 屋内専用のポンプです。
雨や水のかかるような場所や屋外には設置しないでください。

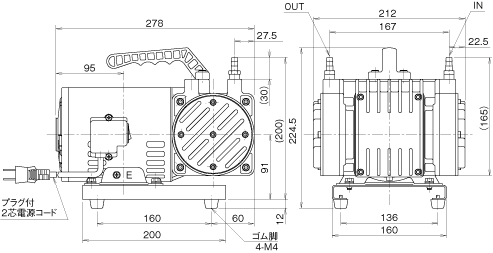

寸法図

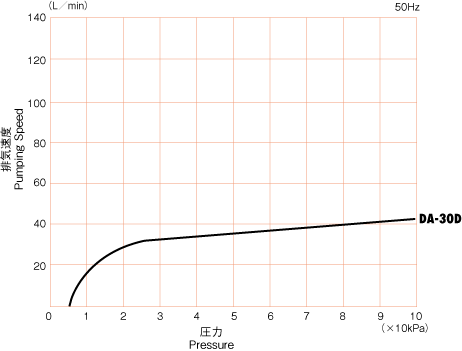

排気速度曲線
