ダイアフラム型ドライ真空ポンプ
スタンダードタイプ（2段型）
DA-60D
アルバック
カタログを印刷・
保存する
保存する
DA-60Dの導入・購入・検討について
スタンダードタイプ / ２段排気方式 / サーマルプロテクター内蔵 / プラグ付き電源コード / スイッチ付き
特長
- 豊富な実績を持ち、低価格を実現したドライ真空ポンプのスタンダードタイプ。
- 接ガス部に油を使用していないドライタイプの真空ポンプ。
- 用途に合わせて選べる豊富なラインナップ。
- ２段排気方式は、１段排気方式より低い圧力（良い真空）。
- 自動復帰型サーマルプロテクター内蔵による安全設計。
- 大気圧から作動が可能。
- シンプル構造で、メンテナンスが容易。
- アンローダーバルブを内蔵しているため、真空状態からの再起動が可能。
仕様
|
|
Unit | 50Hz | 60Hz |
|
実効排気速度
|
L/min | 60 | 72 |
|
到達圧力※1
|
Pa (kPa) | 3.32×103 （-98.0） | |
|
使用電動機
|
単相, 100V, 200W, 4P, コンデンサ運転 | ||
|
全負荷電流
|
A | 5.0 | |
|
質量
|
kg | 19.0 | |
|
吸・排気口径（メネジサイズ）
|
mm | O.D.Φ14×I.D.Φ9 (G 3/8) | |
|
使用雰囲気温度範囲
|
℃ | 7～40 | |
|
最大寸法
|
mm | 156(W)×358(L)×238(H) | |
※1：到達圧力の（ ）内はゲージ圧表示となります。
対応規格／電圧
| 型 式 | 認証規格 | ＣＥ 自己宣言 |
1Φ 100V |
1Φ 115V |
1Φ 200V |
1Φ 220V |
| DA-60D | － | － | ● | － | ○ | ○ |
●：標準、○：オプション対応、－：対応不可
使用上の注意
1. 腐食性ガス、有機溶剤、液体及び凝縮性ガス（水蒸気等）は吸引しないでください。
また、ゴミやホコリ等がポンプ内に入らないようにしてください。
2. 屋内専用のポンプです。
雨や水のかかるような場所や屋外には設置しないでください。

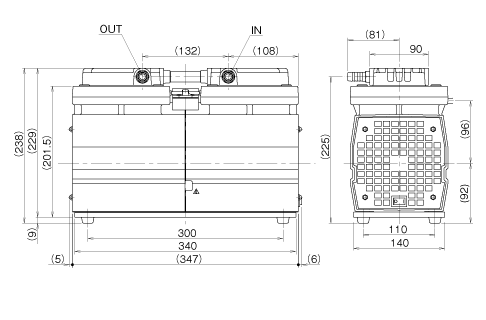

寸法図

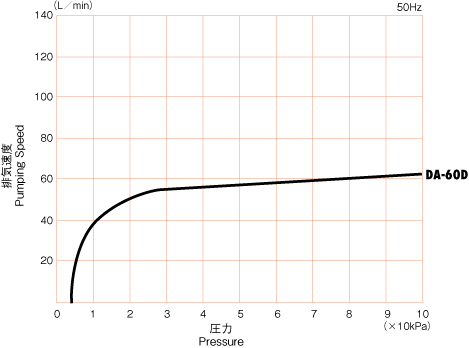

排気速度曲線
