ダイアフラム型ドライ真空ポンプ
スタンダードタイプ（1段型）
Model: DA-120S
アルバック
カタログを印刷・
保存する
保存する
Model: DA-120Sの導入・購入・検討について
スタンダードタイプ / １段排気方式 / サーマルプロテクター内蔵 / プラグ付き電源コード / スイッチ付き
特長
- 豊富な実績を持ち、低価格を実現したドライ真空ポンプのスタンダードタイプ。
- 接ガス部に油を使用していないドライタイプの真空ポンプ。
- 用途に合わせて選べる豊富なラインナップ。
- １段排気方式は、２段排気方式より大きい排気速度。
- 手動復帰型サーマルプロテクター内蔵による安全設計
- 大気圧から作動が可能。
- シンプル構造で、メンテナンスが容易。
- アンローダーバルブを内蔵しているため、真空状態からの再起動が可能。
仕様
| Unit | 50Hz | 60Hz | |
| 実効排気速度 | L/min | 120 | 144 |
| 到達圧力※1 | Pa (kPa) | 13.3×103 （-88.0） | |
| 使用電動機 | 単相, 100V, 200W, 4P, コンデンサ運転 | ||
| 全負荷電流 | A | 5 | |
| 質量 | kg | 19 | |
| 吸・排気口径（メネジサイズ） | mm | O.D.Φ14×I.D.Φ9 (G3/8) | |
| 使用雰囲気温度範囲 | ℃ | 7～40 | |
| 最大寸法 | mm | 162(W)×358(L)×238(H) | |
※1：到達圧力の（ ）内はゲージ圧表示となります。
対応規格／電圧
| Model | 認証規格 | ＣＥ 自己宣言 |
1Φ 100V |
1Φ 115V |
1Φ 200V |
1Φ 220V |
| DA-120S | － | － | ● | － | ○ | ○ |
●：標準、○：オプション対応、－：対応不可
使用上の注意
|
１
|
腐食性ガス、有機溶剤、液体及び凝縮性ガス（水蒸気等）は吸引しないでください。
また、ゴミやホコリ等がポンプ内に入らないようにしてください。 |
|
２
|
屋内専用のポンプです。
雨や水のかかるような場所や屋外には設置しないでください。 |

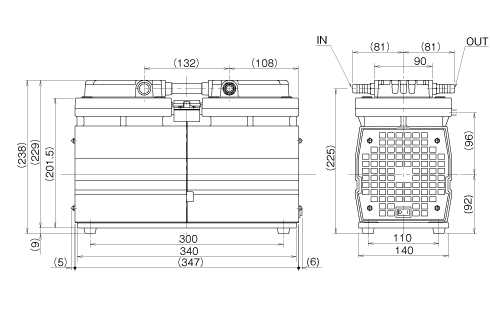

寸法図

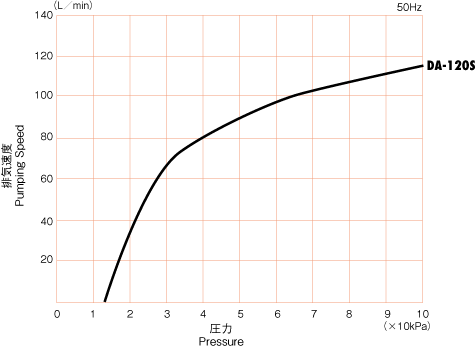

排気速度曲線
