ダイアフラム型ドライ真空ポンプ
スタンダードタイプ（1段型） DA-40S

アルバック

DA-40Sの導入・購入・検討について

お問い合わせはこちらから
DA-40Sサポートページ
スタンダードタイプ / １段排気方式 / サーマルプロテクター内蔵 / プラグ付き電源コード / スイッチ付き

特長

  • 豊富な実績を持ち、低価格を実現したドライ真空ポンプのスタンダードタイプ。
  • 接ガス部に油を使用していないドライタイプの真空ポンプ。
  • 用途に合わせて選べる豊富なラインナップ。
  • １段排気方式は、２段排気方式より大きい排気速度。
  • 自動復帰型サーマルプロテクター内蔵による安全設計。
  • 大気圧から作動が可能。
  • シンプル構造で、メンテナンスが容易。
  • アンローダーバルブ（オプション）を内蔵することにより、ポンプ停止時にポンプ内部に大気を導入し、ポンプの起動特性が改善されます。

仕様

　
 Unit 50Hz 60Hz
実効排気速度
 L/min 40 46
到達圧力※1
 Pa (kPa) 19.9×103 （-81.4）
（※ 22.6×103 (-78.7））
使用電動機
 　 単相, 100V, 60W, 4P, コンデンサ運転
全負荷電流
 A 1.6
質量
 kg 7.2
吸・排気口径（メネジサイズ）
 mm O.D.Φ9×I.D.Φ5 (Rc 1/4)
使用雰囲気温度範囲
 ℃ 7～40
最大寸法
 mm 128(W)×242(L)×178(H)
※　アンローダーバルブ（オプション）付の場合の到達圧力です。
※1：到達圧力の（　）内はゲージ圧表示となります。

対応規格／電圧

型　式 認証規格※ ＣＥ
自己宣言		 1Φ
100V		 1Φ
115V		 1Φ
200V		 1Φ
220V
DA-40S － － ● 　 ○注） ○ 　 ○注）
DA-40SA TUV ● ● － － －
DA-40SB TUV ● － 　 ●注） － －
DA-40SC TUV ● － － － 　 ●注）
●：標準、○：オプション対応、－：対応不可
※ＴＵＶ認証 ： 製品安全試験・認証を行う国際的な第三者機関の審査により、欧州規格に適合した高品質の製品です。
注）購入ロット条件あり　（台数については、お問合せください）

使用上の注意

１
負荷運転時にポンプを停止し、直後に再度運転する場合、再起動しない事があります。
この場合はポンプ内部を大気圧に戻してください。
２
腐食性ガス、有機溶剤、液体及び凝縮性ガス（水蒸気等）は吸引しないでください。
また、ゴミやホコリ等がポンプ内に入らないようにしてください。
３
屋内専用のポンプです。
雨や水のかかるような場所や屋外には設置しないでください。

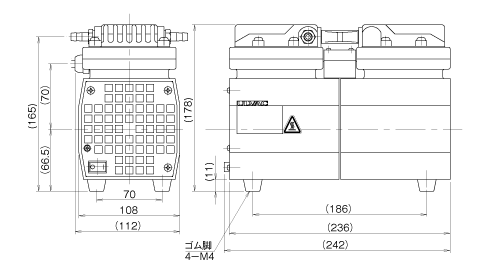

寸法図

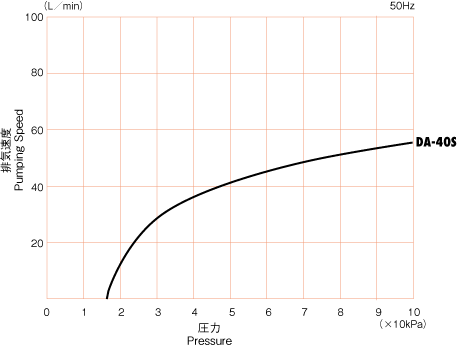

排気速度曲線
