ダイアフラム型ドライ真空ポンプ
スタンダードタイプ（1段型）
Model: DA-60S
アルバック
カタログを印刷・
保存する
保存する
Model: DA-60Sの導入・購入・検討について
スタンダードタイプ / １段排気方式 / サーマルプロテクター内蔵 / プラグ付き電源 / スイッチ付き
特長
- 豊富な実績を持ち、低価格を実現したドライ真空ポンプのスタンダードタイプ。
- 接ガス部に油を使用していないドライタイプの真空ポンプ。
- 用途に合わせて選べる豊富なラインナップ。
- １段排気方式は、２段排気方式より大きい排気速度。
- ロック保護・過電流保護機能付の安全設計。
- 大気圧から作動が可能。
仕様
| Unit | 50Hz | 60Hz | |
| 実効排気速度 | L/min | 60 | 72 |
| 到達圧力※1 | Pa (kPa) | 21.3×103 （-80.0） | |
| 使用電動機 | 単相, 100V, 200W, 4P, 分相始動 | ||
| 全負荷電流 | A | 5.6 | 5 |
| 質量 | kg | 11 | |
| 吸・排気口径（メネジサイズ） | mm | O.D.Φ9×I.D.Φ5 (Rc 1/4) | |
| 使用雰囲気温度範囲 | ℃ | 7～40 | |
| 最大寸法 | mm | 212(W)×278(L)×224.5(H) | |
※1：到達圧力の（ ）内はゲージ圧表示となります。
対応規格／電圧
| Model | 認証規格 | ＣＥ 自己宣言 |
1Φ 100V |
1Φ 115V |
1Φ 200V |
1Φ 220V |
| DA-60S | － | － | ● | － | ○ | ○ |
●：標準、○：オプション対応、－：対応不可
使用上の注意
|
１
|
負荷運転時にポンプを停止し、直後に再度運転する場合、再起動しない事があります。
この場合はポンプ内部を大気圧に戻してください。 |
|
２
|
腐食性ガス、有機溶剤、液体及び凝縮性ガス（水蒸気等）は吸引しないでください。
また、ゴミやホコリ等がポンプ内に入らないようにしてください。 |
|
３
|
ポンプ始動時に大電流が流れます。
ポンプ電源のON／OFFを短時間で頻繁に行うと不具合が生じる場合があります。 短時間で頻繁な電源のON／OFFはしないでください。 |
|
４
|
屋内専用のポンプです。
雨や水のかかるような場所や屋外には設置しないでください。 |

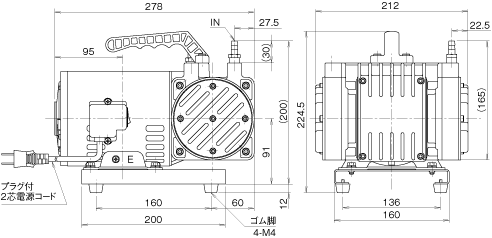

寸法図

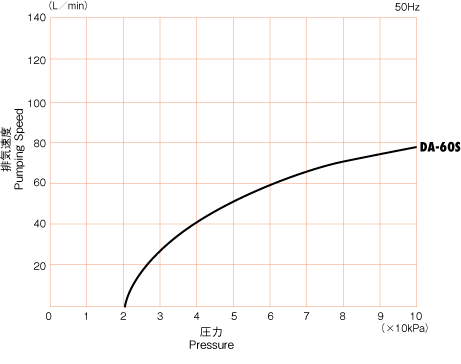

排気速度曲線
