ダイアフラム型ドライ真空ポンプ
スタンダードタイプ（1段型） DA-81S

アルバック

DA-81Sの導入・購入・検討について

お問い合わせはこちらから
DA-81Sサポートページ
スタンダードタイプ / １段排気方式 / サーマルプロテクター内蔵 / プラグ付き電源コード / スイッチ付き

特長

  • 豊富な実績を持ち、低価格を実現したドライ真空ポンプのスタンダードタイプ。
  • 接ガス部に油を使用していないドライタイプの真空ポンプ。
  • 用途に合わせて選べる豊富なラインナップ。
  • １段排気方式は、２段排気方式より大きい排気速度。
  • ロック保護・過電流保護機能付の安全設計。
  • 大気圧から作動が可能。

仕様

　 Unit 50Hz 60Hz
実効排気速度
 L/min 75 85
到達圧力※1
 Pa (kPa) 13.3×103 （-88.0）
使用電動機
 　 単相, 100V, 100W, 4 P, コンデンサ運転
全負荷電流
 A 2.5 2.7
質量
 kg 10.3
吸・排気口径（メネジサイズ）
 mm O.D.Φ12×I.D.Φ8 (G 1/4)
使用雰囲気温度範囲
 ℃ 0～40
最大寸法
 mm 181(W)×336.5(L)×217(H)
最大寸法（組込型）
 mm 153(W)×288(L)×202(H)
※1：到達圧力の（　）内はゲージ圧表示となります。

対応規格／電圧

型　式 認証規格 ＣＥ
自己宣言		 1Φ
100V		 1Φ
115V		 1Φ
200V		 1Φ
220V
DA-81S － － ● － ○ ○
DA-81SK※ － － ● － ○ ○
●：標準、○：オプション対応、－：対応不可
※組込型の専用モデルです。

使用上の注意

１
腐食性ガス、有機溶剤、液体及び凝縮性ガス（水蒸気等）は吸引しないでください。
また、ゴミやホコリ等がポンプ内に入らないようにしてください。
２
屋内専用のポンプです。
雨や水のかかるような場所や屋外には設置しないでください。

寸法図

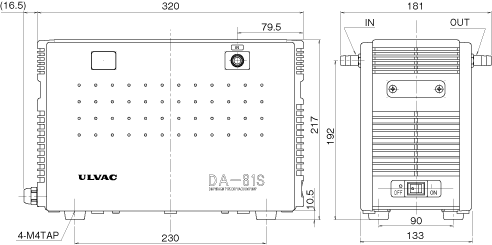

DA-81S

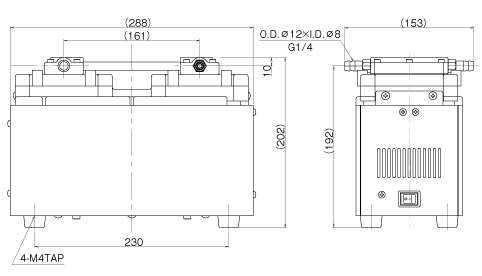

DA-81SK


排気速度曲線
