ダイアフラム型ドライ真空ポンプ
減圧・加圧両用タイプ
Model: DAP-15
アルバック
カタログを印刷・
保存する
保存する
Model: DAP-15の導入・購入・検討について
減圧・加圧両用タイプ / １段排気方式 / サーマルプロテクター内蔵 / プラグ付き電源（スイッチ付き）コード
特長
- 配管の接続位置により、真空ポンプまたは加圧ポンプとして使用可能。
- 接ガス部に油を使用していないドライタイプの真空ポンプ。
- 自動復帰型サーマルプロテクター内蔵による安全設計。
- 大気圧から作動が可能。
- シンプル構造で、メンテナンスが容易。
仕様
| Unit | 50Hz | 60Hz | |
| 実効排気速度 | L/min | 15 | 18 |
| 到達圧力※1 | Pa (kPa) | 39.9×103 （-61.4） | |
| 加圧圧力 | MPa | 0.15 | |
| 使用電動機 | 単相, 100V, 40W, 4P, コンデンサ運転 | ||
| 全負荷電流 | A | 1 | |
| 質量 | kg | 3.6 | |
| 吸・排気口径（メネジサイズ） | mm | O.D.Φ9×I.D.Φ5 (Rc 1/4) | |
| 使用雰囲気温度範囲 | ℃ | 7～40 | |
| 最大寸法 | mm | 115(W)×178.5(L)×153.5(H) | |
※1：到達圧力の（ ）内はゲージ圧表示となります。
対応規格／電圧
| Model | 認証規格 | ＣＥ 自己宣言 |
1Φ 100V |
1Φ 115V |
1Φ 200V |
1Φ 220V |
| DAP-15 | － | － | ● | － | － | － |
●：標準、○：オプション対応、－：対応不可
使用上の注意
|
１
|
負荷運転時にポンプを停止し、直後に再度運転する場合、再起動しない事があります。
この場合はポンプ内部を大気圧に戻してください。 |
|
２
|
腐食性ガス、有機溶剤、液体及び凝縮性ガス（水蒸気等）は吸引しないでください。
また、ゴミやホコリ等がポンプ内に入らないようにしてください。 |
|
３
|
加圧で使用する場合は、0.15MPa （G）以下でご使用ください。
|
|
４
|
屋内専用のポンプです。
雨や水のかかるような場所や屋外には設置しないでください。 |

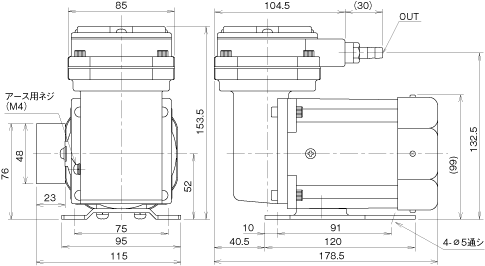

寸法図

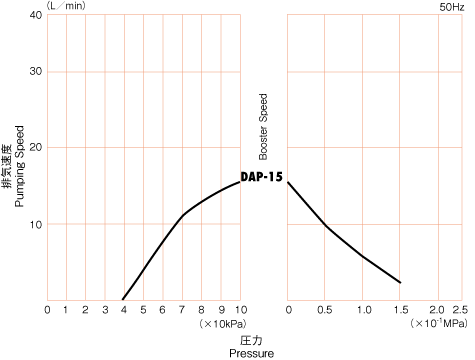

排気速度曲線
