揺動ピストン型ドライ真空ポンプ Model: DOP-120SY
アルバック
カタログを印刷・
保存する
保存する
Model: DOP-120SYの導入・購入・検討について
スタンダードタイプ / １段排気方式 / サーマルプロテクター内蔵
特長
- 大排気量でコンパクトサイズ。
- 接ガス部に油を使用していないドライタイプの真空ポンプ。
- 用途に合わせて選べる豊富なラインナップ。
- 自動復帰型サーマルプロテクター内蔵による安全設計。
- 大気圧から作動が可能。
- 全圧力帯での連続運転が可能。
- シンプル構造で、メンテナンスが容易。
仕様
| Unit | 50Hz | 60Hz | |
| 実効排気速度 | L/min | 120 | 140 |
| 到達圧力※1 | Pa (kPa) | 8.0×103（-93.3） | |
| 使用電動機※2 | 三相、200-220V、120W、4Ｐ | ||
| 全負荷電流 | A | 1.4/1.6(200V/220V) | 1.4 |
| 質量 | kg | 6.4 | |
| 吸・排気口径（メネジサイズ） | mm | （Ｒｃ1/4） | |
| 使用雰囲気温度範囲 | ℃ | 7～40 | |
| 最大寸法 | mm | 139.5(W)×255(L)×167（H) | |
※1：到達圧力の（ ）内はゲージ圧表示となります。
※2：電源プラグおよび電源コードは付属していません。
※2：電源プラグおよび電源コードは付属していません。
対応規格／電圧
| Model | 認証資格 | ＣＥ 自己宣言 |
3Φ 200～220Ｖ |
| DOP-120SY | TUV ・cTUVus | ● | ● |
| DOP-120SX | TUV ・cTUVus | ● | ● |
※DOP-120SX/Yの差異は吸排気口位置のみです。
使用上の注意
1. 負荷運転時にポンプを停止し、直後に再度運転する場合、再起動しない事があります。この場合はポンプ内部を大気圧に戻してください。
2. 腐食性ガス、有機溶剤、液体及び凝縮性ガス（水蒸気等）は吸引しないでください。また、ゴミやホコリ等がポンプ内に入らないようにしてください。
3. ポンプの摺動材であるカップパッキンは運転により磨耗し、磨耗粉が発生いたします。また、使用している摺動材は水分に弱いため、吸引した場合磨耗が促進され寿命が低下します。水分及び凝縮性ガス（水蒸気等）は吸引しないでください。
4. 屋内専用のポンプです。雨や水のかかるような場所や屋外には設置しないでください。
寸法図

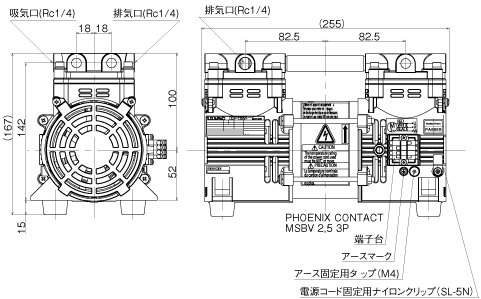

DOP-120SY

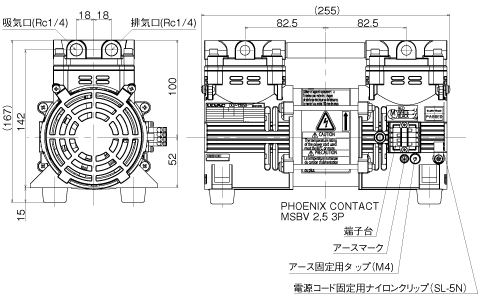

DOP-120SX

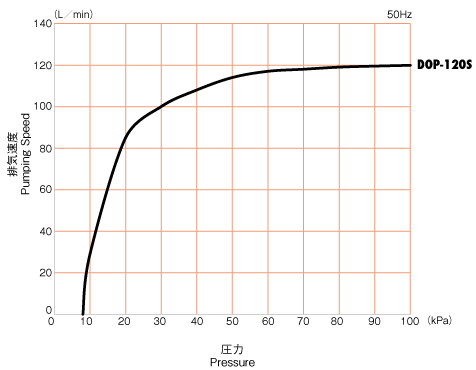

排気速度曲線
