揺動ピストン型ドライ真空ポンプ
DOP-181SA
アルバック
スタンダードタイプ/1段排気方式/サーマルプロテクタ内蔵/電源コード（先バラ）
特長
- 大排気量でコンパクトサイズ。
- 接ガス部に油を使用していないドライタイプの真空ポンプ。
- 用途に合わせて選べる豊富なラインナップ。
- 自動復帰型サーマルプロテクター内蔵による安全設計。
- 大気圧から作動が可能。
- 全圧力帯での連続運転が可能。
- シンプル構造で、メンテナンスが容易。
仕様
|
型式 |
DOP-181SA | DOP-181SC | DOP-181SD | DOP-181SE | |
| 実効排気速度 （50/60Hz) |
L/min | 180/200 | |||
| 到達圧力*¹ | Pa (kPa) | 10.0×10³ （-91.3） | |||
| 使用電動機*² | 単相, 100Ｖ 400Ｗ, 4Ｐ |
単相, 200Ｖ 400Ｗ, 4Ｐ |
単相, 220Ｖ 400Ｗ, 4Ｐ |
3相, 200～220Ｖ 400Ｗ, 4Ｐ |
|
| 全負荷電流 (50/60Hz) |
A | 6.3/5.8 | 3.2/2.9 | 2.9/2.6 | 2.0～1.9/1.9～1.8 |
| 質量 | kg | 12 | |||
| 吸・排気口径*³ | mm | Rc 3/8 | |||
| 使用雰囲気温度範囲 | ℃ | 7～40 | |||
| 最大寸法 | mm | 172(W)×266(L)×235(H) | 162(W)×266(L)×235(H) | 160(W)×266(L)×235(H) | |
*¹到達圧力の（ ）内はゲージ圧表示となります。
*²：電源プラグおよび電源コードは付属していません。
*³：吸気管および排気管は付属していません。
対応規格／電圧
| 型 式 | 認証規格* | ＣＥ 自己宣言 |
1Φ 100V |
1Φ 200V |
1Φ 220V |
3Φ 200～220V |
| DOP-181SA | TUV・cTUVus | ● | ● | ｰ | ｰ | ｰ |
| DOP-181SC | TUV・cTUVus | ● | ｰ | ● | ｰ | ｰ |
| DOP-181SD | TUV・cTUVus | ● | ｰ | ｰ | ● | ｰ |
| DOP-181SE | TUV・cTUVus | ● | ｰ | ｰ | ｰ | ● |
●：標準、○：オプション対応、－：対応不可
*ＴＵＶ認証 ： 製品安全試験・認証を行う国際的な第三者機関の審査により、欧州規格に適合した高品質の製品です。
*ｃＴＵＶｕｓ認証 ： 製品安全試験・認証を行う国際的な第三者機関の審査により、カナダ規格および米国規格に適合した高品質の製品です。
使用上の注意
1. 負荷運転時にポンプを停止し、直後に再度運転する場合、再起動しない事があります。この場合はポンプ内部を大気圧に戻してください。
2. 腐食性ガス、有機溶剤、液体及び凝縮性ガス（水蒸気等）は吸引しないでください。また、ゴミやホコリ等がポンプ内に入らないようにしてください。
3. ポンプの摺動材であるカップパッキンは運転により磨耗し、磨耗粉が発生いたします。また、使用している摺動材は水分に弱いため、吸引した場合磨耗が促進され寿命が低下します。水分及び凝縮性ガス（水蒸気等）は吸引しないでください。
4. 屋内専用のポンプです。雨や水のかかるような場所や屋外には設置しないでください。
5. ポンプを装置等に固定される際は、必ず防振ゴムを取り付けてください。防振ゴムの取付けネジサイズはM6×P1.0です。
寸法図

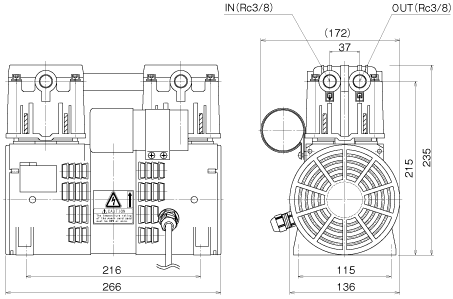

DOP-181SA/SB

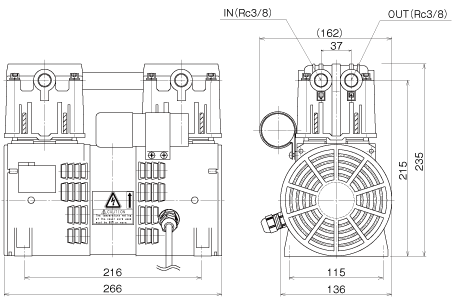

DOP-181SC/SD

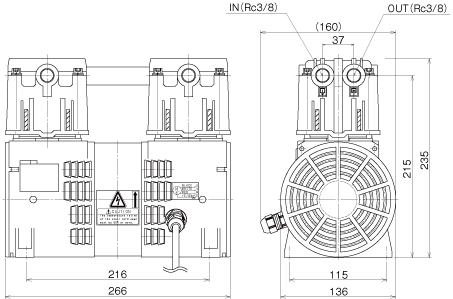

DOP-181SE

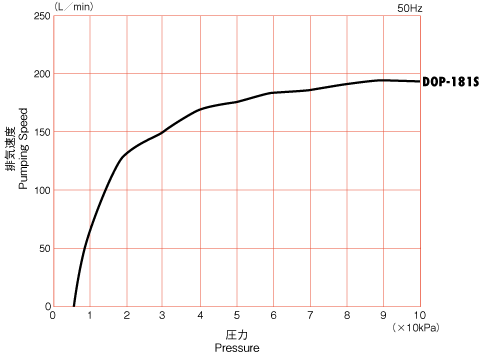

排気速度曲線
