揺動ピストン型ドライ真空ポンプ Model: DOP-40D
アルバック
カタログを印刷・
保存する
保存する
Model: DOP-40Dの導入・購入・検討について
スタンダードタイプ/ ２段排気方式 / サーマルプロテクター内蔵 / 電源コード（先バラ）
特長
- 大排気量でコンパクトサイズ。
- 接ガス部に油を使用していないドライタイプの真空ポンプ。
- 用途に合わせて選べる豊富なラインナップ。
- 自動復帰型サーマルプロテクター内蔵による安全設計。
- 大気圧から作動が可能。
- 全圧力帯での連続運転が可能。
- シンプル構造で、メンテナンスが容易。
仕様
| Unit | 50Hz | 60Hz | |
| 実効排気速度 | L/min | 40 | 44 |
| 到達圧力※1 | Pa (kPa) | 1.2×103 （-100.1） | |
| 使用電動機※2 | 単相, 100V, 210W, 4P, コンデンサ運転 | ||
| 全負荷電流 | A | 3.2 | 3.9 |
| 質量 | kg | 7 | |
| 吸・排気口径（メネジサイズ） | mm | O.D.Φ9×I.D.Φ5 (Rc 1/4) | |
| 使用雰囲気温度範囲 | ℃ | 7～40 | |
| 最大寸法 | mm | 160(W)×270(L)×179(H) | |
※1：到達圧力の（ ）内はゲージ圧表示となります。
※2：電源プラグおよび電源コードは付属していません。
※2：電源プラグおよび電源コードは付属していません。
対応規格／電圧
| Model | 認証規格 | ＣＥ 自己宣言 |
1Φ 100V |
1Φ 115V |
1Φ 200V |
1Φ 220V |
1Φ 230V |
| DOP-40D | － | － | ● | ○ | ○ | ○ | － |
●：標準、○：オプション対応、－：対応不可
使用上の注意
1. 負荷運転時にポンプを停止し、直後に再度運転する場合、再起動しない事があります。この場合はポンプ内部を大気圧に戻してください。
2. 腐食性ガス、有機溶剤、液体及び凝縮性ガス（水蒸気等）は吸引しないでください。また、ゴミやホコリ等がポンプ内に入らないようにしてください。
3. ポンプの摺動材であるカップパッキンは運転により磨耗し、磨耗粉が発生いたします。また、使用している摺動材は水分に弱いため、吸引した場合磨耗が促進され寿命が低下します。水分及び凝縮性ガス（水蒸気等）は吸引しないでください。
4. 屋内専用のポンプです。雨や水のかかるような場所や屋外には設置しないでください。
5. ポンプを装置等に固定される際は、必ず防振ゴムを取り付けてください。防振ゴムの取付けネジサイズはM5×P0.8です。また、ポンプ側に取付けられる防振ゴムのネジの長さは10mmを超えないようにお願いします。

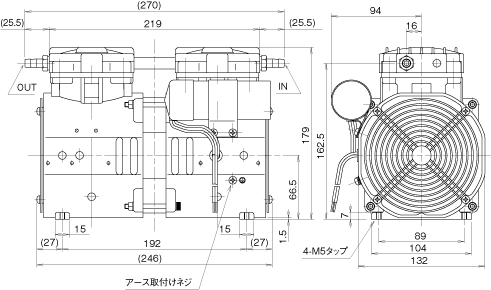

寸法図

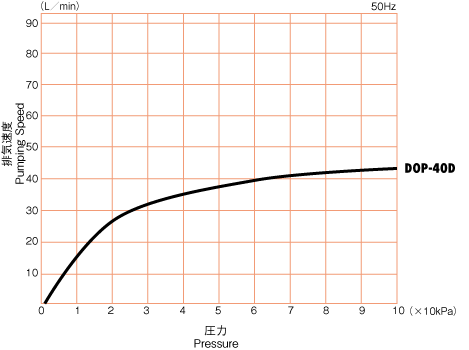

排気速度曲線
