回転翼型ドライ真空ポンプ
DSB-251
アルバック
スタンダードタイプ / １段排気方式 / 入力端子台付き（コードなし）
特長
- 大排気量でコンパクトサイズ。
- 設備に合わせて吸排気口位置を選択可能。
- 接ガス部に油を使用していないドライタイプの真空ポンプ。
- 大気圧から作動が可能。
- シンプル構造で、メンテナンスが容易。
仕様
| Unit | 50Hz | 60Hz | |
| 設計排気速度*1 | L/min | 267 | 317 |
| 到達圧力 | Pa | 15.0×103 | |
| 使用電動機*2 | 3相, 200～277V／346～480V, 550W, 4P | ||
| 全負荷電流 | A | 2.8(200～242V) | 3.2(200～277V) |
| 1.6 (346～420V) | 1.9(346～480V) | ||
| 質量 | kg | 25 | |
| 吸・排気口径（メネジサイズ） | mm | O.D.Φ21×I.D.Φ16 (G 1/2) | |
| 使用雰囲気温度範囲 | ℃ | 7～40 | |
| 最大寸法 | mm | 239(W)×436(L)×260(H) | |
*1：設計排気速度は大気圧の気体を吸引した場合の実行排気速度の1.2倍程度の数値となります。
*2：電源プラグおよび電源コードは付属していません。
対応規格／電圧
| 型式 | 認証規格 | CE自己宣言 | 1Φ100V系 | 1Φ200V系 | 3Φ200V系 | 3Φ400V系 |
| DSB-251 | ｰ | ● | ｰ | ｰ | ● | ● |
●：標準、○：オプション対応、－：対応不可
使用上の注意
|
１
|
負荷運転時にポンプを停止し、直後に再度運転する場合、再起動しない事があります。
この場合はポンプ内部を大気圧に戻してください。 |
|
２
|
腐食性ガス、有機溶剤、液体及び凝縮性ガス（水蒸気等）は吸引しないでください。
また、ゴミやホコリ等がポンプ内に入らないようにしてください。 |
|
３
|
電動機保護機能が内蔵されていません。
モーターブレーカーによる電動機保護を行ってください。 |
|
４
|
構造上、排気中に摩耗したカーボン粉が含まれることがあります。
|
寸法図

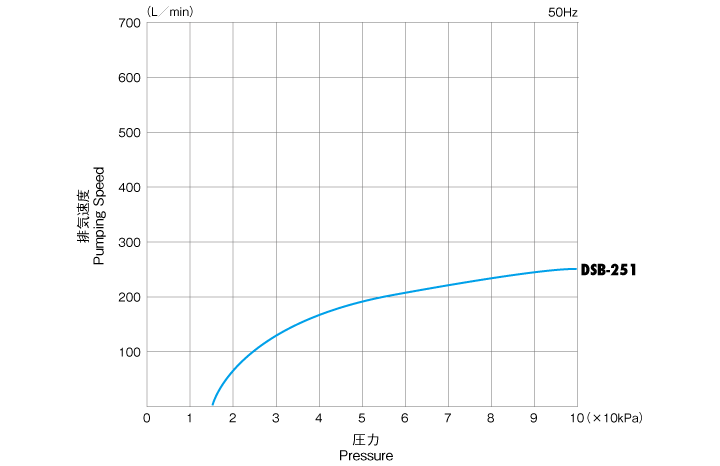

排気速度曲線
