スクロール型ドライ真空ポンプ Model: DIS-501
アルバック
カタログを印刷・
保存する
保存する
Model: DIS-501の導入・購入・検討について
ダブルラップタイプ / サーマルプロテクター内蔵（単相用） / 入力端子台付き（コードなし）
特長
- 大排気量でコンパクトサイズ。
- ドライ型真空ポンプとしては最高レベルの到達圧力。
- 自動復帰型サーマルプロテクター内蔵（単相用）による安全設計。
- エアーフラッシュにより水分凝縮を抑止。
仕様
| Unit | 50Hz | 60Hz | ||
| 設計排気速度※1 | L/min | 500 | 600 | |
| 到達圧力 | Pa | 1 | ||
| 使用電動機※2 | 単相 | 100/115/200/230V, 600W, 4P , コンデンサ始動・運転 | ||
| 三相 | 200/208/230/380/400/415/460V, 600W, 4P | |||
| 全負荷電流 | 単相 | A | 8.5/4.3/3.9 | 10.0/8.6/4.8/4.0 |
| (100/200/230V) | (100/115/200/230V) | |||
| 三相 | 2.7/1.57/1.57/1.63 | 2.8/2.6/2.5/1.47 | ||
| (200/380/400/415V) | (200/208/230/460V) | |||
| 質量 | 単相 | kg | 44 | |
| 三相 | 38 | |||
| 吸気口径 | KF-40 | |||
| 排気口径 | KF-25 | |||
| 使用雰囲気温度範囲 | ℃ | 5～40 | ||
| 水蒸気処理量 | g/day | ≦25以下（AF開時※3, 室温25℃, 湿度60％以下） | ||
| 騒音レベル | 単相 | dB | ≦62（AF開時※3, ≦70） | |
| 三相 | ≦60（AF開時※3, ≦68） | |||
| 最大寸法 | 単相 | mm | 290(W)×443(L)×397(H) | |
| 三相 | 292(W)×372(L)×397(H) | |||
※1：設計排気速度は大気圧の気体を吸引した場合の実行排気速度の1.2倍程度の数値となります。
※2：電源プラグおよび電源コードは付属していません。
※3：AF＝エアーフラッシュ
エアーフラッシュ運転を行うことにより、ポンプ内部に残留している水分を排出するばかりでなく、到達圧力の回復に効果があります。
※2：電源プラグおよび電源コードは付属していません。
※3：AF＝エアーフラッシュ
エアーフラッシュ運転を行うことにより、ポンプ内部に残留している水分を排出するばかりでなく、到達圧力の回復に効果があります。
対応規格／電圧
| Model | 認証規格※ | ＣＥ自己宣言 | 1Φ 100V系 |
1Φ 200V系 |
3Φ 200V系 |
3Φ 400V系 |
| DIS-501 | cTUV | ● | ● （ターミナルプレートの組替えにより切換可能） |
● （ターミナルプレートの組替えにより切換可能） |
||
●：標準、○：オプション対応、－：対応不可
※ｃＴＵＶ認証 ： 製品安全試験・認証を行う国際的な第三者機関の審査により、カナダ規格に適合した高品質の製品です。
※ｃＴＵＶ認証 ： 製品安全試験・認証を行う国際的な第三者機関の審査により、カナダ規格に適合した高品質の製品です。
使用上の注意
|
１
|
粉体、生成物の吸引はポンプを損傷する場合があります。
吸引トラップなどをご使用ください。 |
|
２
|
爆発性ガス、引火性ガス、毒性ガス、腐食性ガス、有機溶媒ガスなどの有害なガスの吸引は、ガスそのものや爆発、発火などによりポンプの故障の原因となります。
|
|
３
|
三相仕様には電動機保護機能がありません。
必ず漏電遮断器などの保護装置を設置してください。 |
寸法図

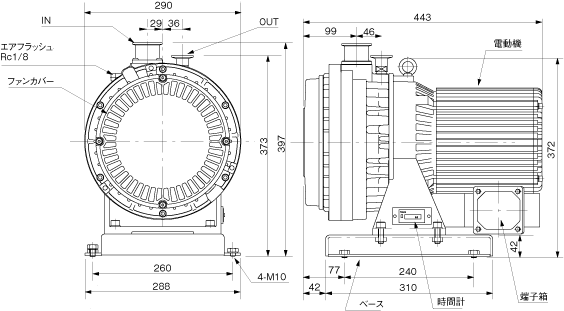

DIS-501（単相）

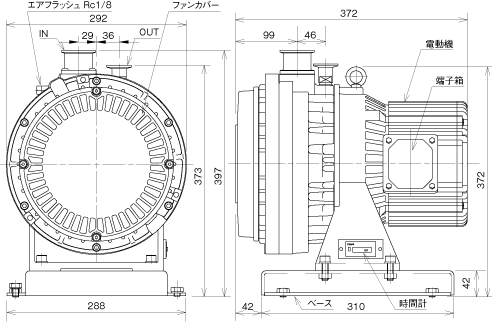

DIS-501（三相）

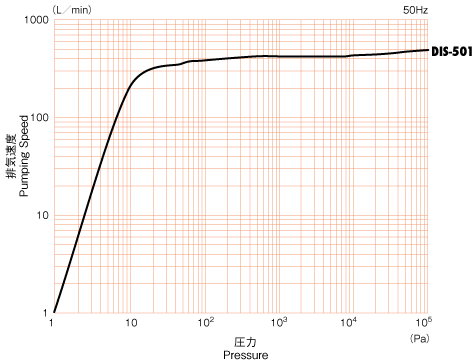

排気速度曲線
