スクロール型ドライ真空ポンプ DIS-90

アルバック

カタログを印刷・
保存する

DIS-90の導入・購入・検討について

お問い合わせはこちらから

DIS-90サポートページ

ダブルラップタイプ / サーマルプロテクター内蔵 / 入力端子台付き（コードなし） / スイッチ付き

特長

大排気量でコンパクトサイズ。
ドライ型真空ポンプとしては最高レベルの到達圧力。
自動復帰型サーマルプロテクター内蔵による安全設計。
エアーフラッシュにより水分凝縮を抑止。

仕様

	Unit	50Hz	60Hz
設計排気速度^※1	L/min	90	108
到達圧力	Pa (kPa)	5.0
使用電動機^※2		単相, 100/115/200/230V, 150W, 4P コンデンサ始動・運転
全負荷電流	A	2.6/1.3/1.6 (100/200/230V)	2.1/2.2/1.1/1.1 (100/115/200/230V)
質量	kg	14.0
吸気口径		KF-25
排気口径		KF-16
使用雰囲気温度範囲	℃	5～40
水蒸気処理量	g/day	≦5 以下（AF開時^※3, 室温25℃, 湿度60％以下）
騒音レベル	dB	≦52 （AF開時^※3, ≦57）
最大寸法	mm	214(W)×308(L)×225(H)

※1：設計排気速度は大気圧の気体を吸引した場合の実行排気速度の1.2倍程度の数値となります。
※2：電源プラグおよび電源コードは付属していません。
※3：AF＝エアーフラッシュ
　　　　　　エアーフラッシュ運転を行うことにより、ポンプ内部に残留している水分を排出するばかりでなく、到達圧力の回復に効果があります。

対応規格／電圧

型　式	認証規格^※	ＣＥ自己宣言	1Φ 100V系	1Φ 200V系	3Φ 200V系	3Φ 400V系
DIS-90	cTUV	●	● （ターミナルプレートの組替えにより切換可能）		－	－

●：標準、○：オプション対応、－：対応不可
※ｃＴＵＶ認証：製品安全試験・認証を行う国際的な第三者機関の審査により、カナダ規格に適合した高品質の製品です。

使用上の注意

１	粉体、生成物の吸引はポンプを損傷する場合があります。吸引トラップなどをご使用ください。
２	爆発性ガス、引火性ガス、毒性ガス、腐食性ガス、有機溶媒ガスなどの有害なガスの吸引は、ガスそのものや爆発、発火などによりポンプの故障の原因となります。

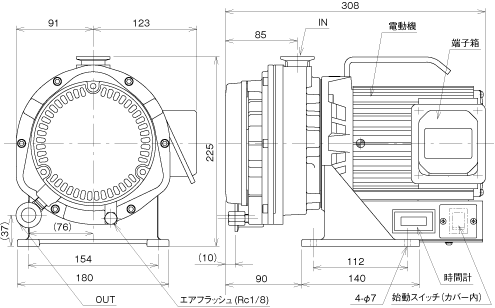

寸法図

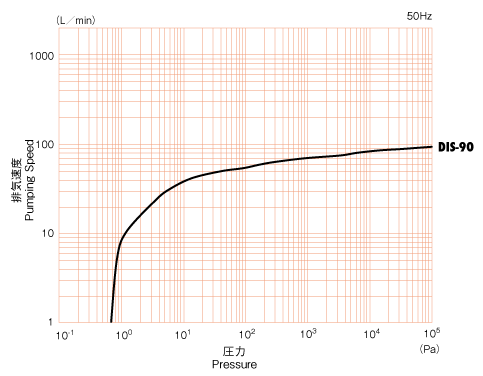

排気速度曲線
