スクロール型ドライ真空ポンプ Model: DISL-102
アルバック
カタログを印刷・
保存する
保存する
Model: DISL-102の導入・購入・検討について
シングルラップタイプ / サーマルプロテクター内蔵/ 入力端子台付き（コードなし） / スイッチ付き
特長
- 大排気量でコンパクトサイズ。
- 高湿ガスに強い、真空ポンプ。
- 自動復帰型サーマルプロテクター内蔵による安全設計。
- エアーフラッシュにより水分凝縮を抑止。
仕様
| Unit | 50Hz | 60Hz | |
| 設計排気速度 | L/min | 100 | 120 |
| 到達圧力 | Pa | 20 | |
| 使用電動機※ | 単相, 100/115/200/230V, 300W, 2P, コンデンサ始動・運転 | ||
| 全負荷電流 | A | 2.6/1.3/1.4 | 2.9/2.8/1.6/1.4 |
| （100/200/230V） | （100/115/200/230V） | ||
| 質量 | kg | 17 | |
| 吸気口径 | KF-25 | ||
| 排気口径 | KF-16 | ||
| 使用雰囲気温度範囲 | ℃ | 5～40 | |
| 水蒸気処理量 | g/day | 100 以下 (※AF 開時) | |
| 最大寸法 | mm | 221(W)×380(L)×218(H) | |
※：電源プラグおよび電源コードは付属していません。
※：AF＝エアーフラッシュ
エアーフラッシュ運転を行うことにより、ポンプ内部に残留している水分を排出するばかりでなく、到達圧力の回復に効果があります。
※：AF＝エアーフラッシュ
エアーフラッシュ運転を行うことにより、ポンプ内部に残留している水分を排出するばかりでなく、到達圧力の回復に効果があります。
対応規格／電圧
| Model | 認証規格※ | ＣＥ自己宣言 | 1Φ 100V系 |
1Φ 200V系 |
3Φ 200V系 |
3Φ 400V系 |
| DISL-102 | cTUV | ● | ● （ターミナルプレートの組替えにより切換可能） |
－ | － | |
●：標準、○：オプション対応、－：対応不可
※ｃＴＵＶ認証 ： 製品安全試験・認証を行う国際的な第三者機関の審査により、カナダ規格に適合した高品質の製品です。
※ｃＴＵＶ認証 ： 製品安全試験・認証を行う国際的な第三者機関の審査により、カナダ規格に適合した高品質の製品です。
使用上の注意
|
１
|
粉体、生成物の吸引はポンプを損傷する場合があります。
吸引トラップなどをご使用ください。 |
|
２
|
爆発性ガス、引火性ガス、毒性ガス、腐食性ガス、有機溶媒ガスなどの有害なガスの吸引は、ガスそのものや爆発、発火などによりポンプの故障の原因となります。
|

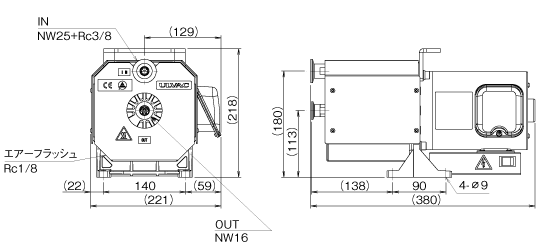

寸法図

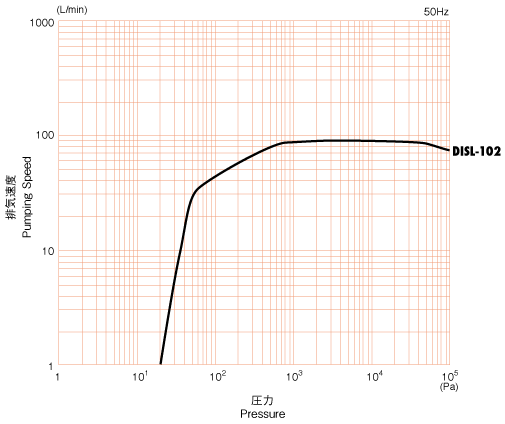

排気速度曲線
