スクロール型ドライ真空ポンプ Model: DISL-503
アルバック
カタログを印刷・
保存する
保存する
Model: DISL-503の導入・購入・検討について
シングルラップタイプ / 入力端子台付き（コードなし）
特長
- 大排気量でコンパクトサイズ。
- 高湿ガスに強い、真空ポンプ。
- エアーフラッシュにより水分凝縮を抑止。
仕様
| Unit | 50Hz | 60Hz | |
| 設計排気速度 | L/min | 433 | 516 |
| 到達圧力 | Pa | 30 | |
| 使用電動機※ | 3相、200/380/400/415V、900W、2P | 3相、200/220/230/460V、1,100W、2P | |
| 全負荷電流 | A | 3.7/1.88/1.87/1.88 | 4.1/3.9/3.85/1.92 |
| (200/380/400/415V) | (200/380/400/415V) | ||
| 質量 | kg | 34 | |
| 吸気口径 | KF-25（Rc1/2） | ||
| 排気口径 | KF-25 | ||
| 使用雰囲気温度範囲 | ℃ | 5～40 | |
| 水蒸気処理量 | g/day | 250 以下 (※AF 開時) | |
| 最大寸法 | mm | 317(W)×521(L)×280(H) | |
※：電源プラグおよび電源コードは付属していません。
※：AF＝エアーフラッシュ
エアーフラッシュ運転を行うことにより、ポンプ内部に残留している水分を排出するばかりでなく、到達圧力の回復に効果があります。
※：AF＝エアーフラッシュ
エアーフラッシュ運転を行うことにより、ポンプ内部に残留している水分を排出するばかりでなく、到達圧力の回復に効果があります。
対応規格／電圧
| Model | 認証規格※ | ＣＥ自己宣言 | 1Φ 100V系 |
1Φ 200V系 |
3Φ 200V系 |
3Φ 400V系 |
| DISL-503 | cTUV | ● | － | － | ● （ターミナルプレートの組替えにより切換可能） |
|
●：標準、○：オプション対応、－：対応不可
※ｃＴＵＶ認証 ： 製品安全試験・認証を行う国際的な第三者機関の審査により、カナダ規格に適合した高品質の製品です。
※ｃＴＵＶ認証 ： 製品安全試験・認証を行う国際的な第三者機関の審査により、カナダ規格に適合した高品質の製品です。
使用上の注意
|
１
|
粉体、生成物の吸引はポンプを損傷する場合があります。
吸引トラップなどをご使用ください。 |
|
２
|
爆発性ガス、引火性ガス、毒性ガス、腐食性ガス、有機溶媒ガスなどの有害なガスの吸引は、ガスそのものや爆発、発火などによりポンプの故障の原因となります。
|
|
３
|
本製品には電動機保護機能がありません。
必ず漏電遮断器などの保護装置を設置してください。 |

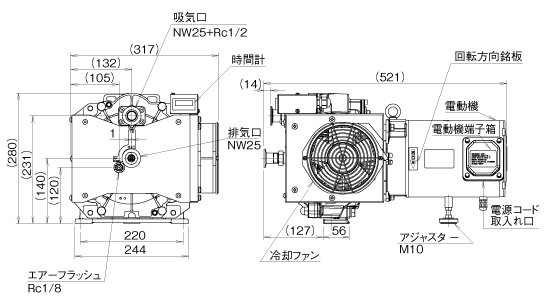

寸法図

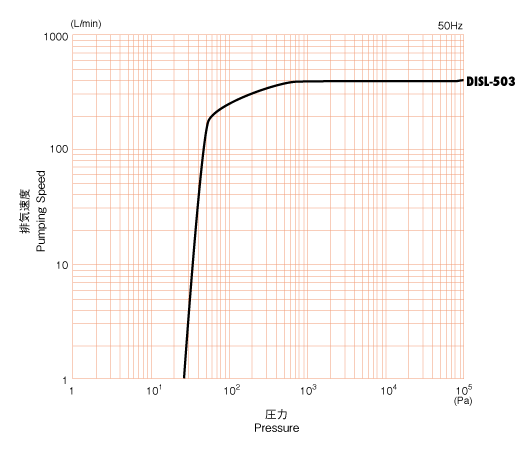

排気速度曲線
