メカニカルブースタポンプ Model: MBS-053
アルバック
カタログを印刷・
保存する
保存する
Model: MBS-053の導入・購入・検討について
ルーツ型／実効排気速度表示／各種保護機能付
特長
ルーツ型真空ポンプの小型タイプです。
補助ポンプの排気速度が減少する圧力領域で、排気速度の大幅アップが可能です。
- ＤＣブラシレスモータの採用で、負荷に応じた最適な 回転速度で運転される事から、大気圧からの真空排気が可能。
- マグネットカップリング構造により、ポンプ外部への油漏れなし。
- ポンプ内部のシールは非接触シールを採用し、メカニカル ロスを大幅に低下。
（消費電力が旧モデルに比べ、約６０％削減） - ドライバーボックス内部の電源切換で、１００Ｖ系及び ２００Ｖ系で運転が可能。
仕様
| Unit | 仕様値 | |
| 排気速度 ※1 | m3/h | 50 |
| 到達圧力 ※2 | Pa | 4.0×10-2 |
| モータ | DC ブラシレスモータ, 200W | |
| 電源※3 | AC 単相 100-120V / 200-240V （50/60Hz） | |
| 定格回転速度 | r/min | 3500 |
| 電流 | A | 1.2 （AC 100V） / 0.8 （AC 200V） ；到達圧力時 |
| 4.33 （AC 100V） / 2.54 （AC 200V） ；最大負荷時 | ||
| 消費電力 | W | 50 ；到達圧力時 |
| 250 ；最大負荷時 | ||
| 油量 | mL | 70 |
| 使用油 | SMR-200 | |
| 質量 | kg | 11 |
| 吸入口 | JIS VG-40 | |
| 吐出口 | JIS VF-40 | |
| 補助ポンプ | 油回転真空ポンプ 130～240L/min | |
| 使用雰囲気温度 | ℃ | 0～40 |
| 最大寸法 | mm | 167(W)×410(L)×130(H) |
※1：排気速度は補助ポンプの排気速度により変化します。
※2：到達圧力は電離真空計による測定値です。到達圧力は補助ポンプの到達圧力により変化します。
※3：電源プラグおよび電源コードは付属していません。
※2：到達圧力は電離真空計による測定値です。到達圧力は補助ポンプの到達圧力により変化します。
※3：電源プラグおよび電源コードは付属していません。
対応規格／電圧
| Model | 認証規格※ | ＣＥ 自己宣言 |
1Φ 100～120V |
1Φ 200～240V |
3Φ 200～240V |
3Φ 380～460V |
| MBS-053 | TUV | ● | ● | ● | － | － |
●：標準、○：オプション対応、－：対応不可
※ＴＵＶ認証 ： 製品安全試験・認証を行う国際的な第三者機関の審査により、欧州規格に適合した高品質の製品です。
使用上の注意
|
１
|
メカニカルブースタポンプは、単体で使用できません。必ず補助ポンプと組み合わせてください。
|
|
２
|
メカニカルブースタポンプは、インラインで使用する設計となっています。
吐出側のフランジを固定し、このフランジにポンプを取付けてください。 |
|
３
|
初期運転および長期間運転していない場合、起動時に潤滑油が泡立ちますので、補助ポンプで脱気のための排気を行ってください。
|
|
４
|
大気圧近辺での運転は、補助ポンプの排気速度と同じ程度になるため、ブースターの特長が発揮されません。
|
|
５
|
潤滑油が規定量を超えると、ロータ室内部に油が入ります。
|
|
６
|
電源電圧がポンプの設定電圧と合致していることを必ず確認してください。
|
|
７
|
ポンプ据付用のベースは、装備されておりません。フランジ固定となります。
|
|
８
|
ポンプ持ち運び用のハンドルは、装備されておりません。
|
|
９
|
電源コードおよび抜け防止金具は、オプションです。
|
|
10
|
消耗品は定期的なメンテナンスが必要です。
|

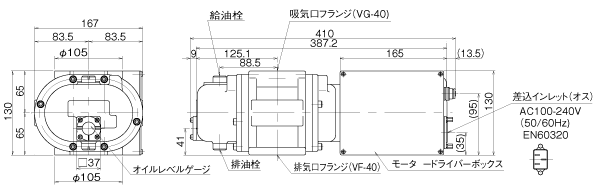

寸法図

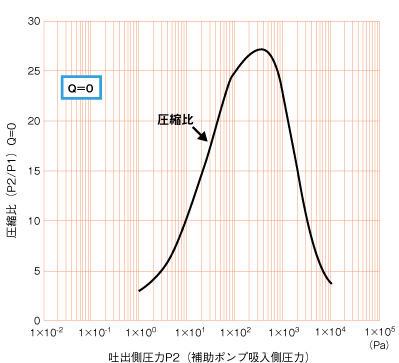

圧縮比特性

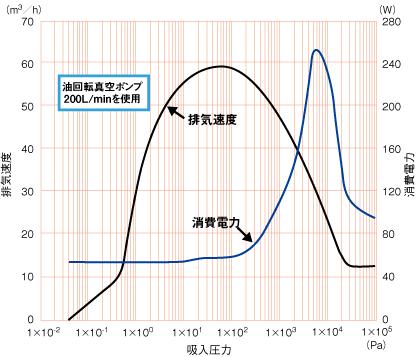

排気速度曲線（例）
オプショナルパーツ
| 品 名 | 型 式 | 備 考 |
| 電源コード | 100-120V プラグ付 | 抜け防止金具付属 |
| 電源コード | 100-120V プラグ無し | 抜け防止金具付属 |
| 電源コード | 200-240V プラグ付 | 抜け防止金具付属 |
| 電源コード | 200-240V プラグ無し | 抜け防止金具付属 |
| 抜け防止金具 | 100-120V | 単品 |
| 抜け防止金具 | 200-240V | 単品 |
| 電源切換コネクタ | 100-120V （赤） | 100V 系電圧用 標準付属 ※ |
| 電源切換コネクタ | 200-240V （青） | 200V 系電圧用 標準付属 ※ |
| 真空ポンプ油 | SMR-200 | 70ｍL 標準付属 |
※ポンプ購入の際には、ご指定頂いた電源切換コネクタが装備されています。
