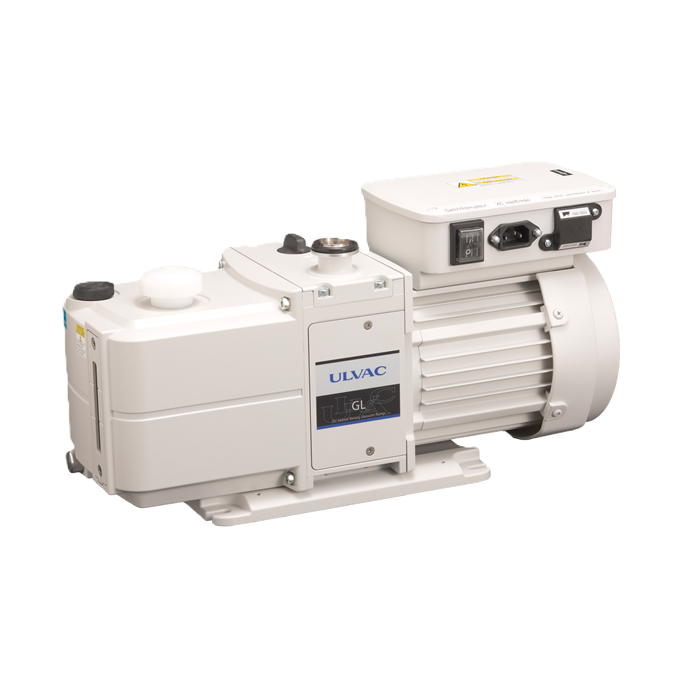

油回転真空ポンプ
高機能静音タイプ
Model: GL135A
アルバック
Model: GL135Aの導入・購入・検討について
2段排気方式／逆流防止機構付き／ガスバラスト機構付き／サーマルプロテクタ内蔵／スイッチ付き／入力端子（コードなし）
特長
- これまでにない低騒音を実現しているので、オフィスや静かな研究室で使っても運転音が気になりません。
- 既存製品に搭載しているオイルアンチサックバルブに加えて、吸気管直下にエアーアンチサックバルブを搭載しているので、真空槽内へのオイルの逆流を二重に防止しています。
- GL135Aは単相電源仕様で、GLD135A-Tは三相電源仕様です。
主なアプリケーション
- 波長分散型蛍光X線分析装置 ・透過型電子顕微鏡（TEM） ・走査型電子顕微鏡（SEM）
- X線解析装置 ・ガスクロマトグラフ質量分析計（GC/MS） ・液体クロマトフラフ質量分析計（LC/MS）
- 超遠心分離機 ・グローブボックス ・レーザー加工機 ・吸収式冷凍機 ・化粧品製造装置
- 脱気、脱泡、充填、蒸留に関する装置
仕様
| Model | Unit | 50Hz | 60Hz |
| 実行排気速度 | L/min | 135 | 162 |
| 到達圧力*¹ G.V.Close | Pa | 0.5 | |
| G.V.Open | 5 | ||
| モータ出力 | W | 550 | |
| 使用油 | SMR-100 | ||
| 油量 | mL | 1,000 | |
| 質量 | kg | 29 | |
| 吸気管径 | mm | KF25 | |
| 使用雰囲気温度範囲 | ℃ | 7～40 | |
| 最大寸法 | mm |
166(W)×470.5(L)×241.5(H) |
|
| RoHS対応 | ● | ||
*¹到達圧力はピラニ真空計による測定値です。マクラウド真空計による測定の場合、到達圧力が1.3Pa以下のポンプでは、1桁低い値になります。
*電源プラグおよび電源コードは付属していません。
電源電圧
|
電源電圧（50/60Hz） |
認証規格 |
|
AC1φ 100-120,200-240V |
TUV、cTUVus、CE |
使用上の注意
１．真空ポンプ油は運転とともに劣化し、性能不足の要因となります。定期的に油の減少や汚れを確認し、
補充や交換をしてください。
２．逆流防止弁機構は、停電時等の緊急時に真空槽側にポンプ油逆流するのを防ぐものです。
長時間停止する場合には真空側を大気圧に戻してください。
３．排気口からの油煙（オイルミスト）が大気圧付近では特に発生します。
４．5kPa以上の高い吸入圧力での連続運転には適しません。
５．排気口を塞いだり、排気口側にガスの通過を妨害する機器を付けた状態で、ポンプを運転すると破裂の恐れ
があります。
６．このモータの過負荷保護装置は、自動復帰型です。
７．真空ポンプ運転中に過負荷保護装置が作動した場合、モータ巻線の温度が下がると、自動的に運転を再開し
ます。事故防止のため、過負荷保護装置が作動した場合すぐに電源プラグを抜いてください。

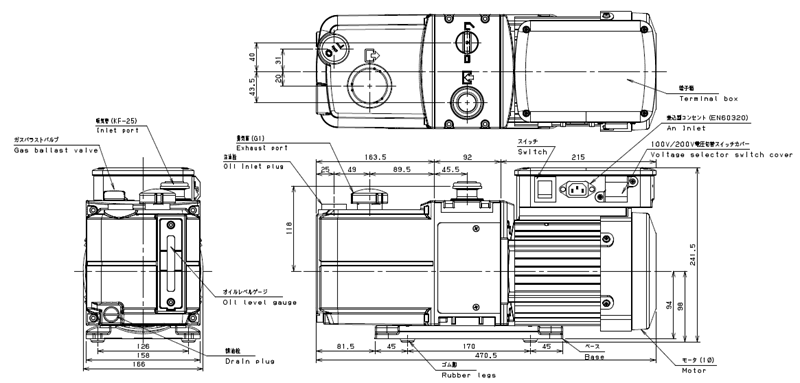

寸法図
排気速度曲線
